АГРС - блочное изделие, с размещением оборудования в шести отдельных блок-боксах из полистиролбетона, которые при монтаже устанавливаются на единый фундамент и стыкуются между собой.

Каждый блок-бокс имеет единую несущую металлическую раму и усиленный металлический каркас.

Типовая конструкция включает в себя:

- 6 блок-боксов;

- 1 выход на потребителя;

- резерв узла очистки газа;

- резерв узла подогрева газа;

- резерв узла замера газа;

- система автоматического слива конденсата;

- помещение операторской отделено от отсека подготовки теплоносителя;

- имеется пространство для размещения дополнительного оборудования операторской;

- узел переключений вынесен в отдельное помещение;

- 3 счетчика газа производства "Шлюмберже-Ромбах", в том числе один

для расхода газа на собственные нужды, вычислитель (корректор ЕК- 88) производства ООО "Газэлектроника" г. Арзамас;

- комплектуется штатной емкостью для сбора конденсата объемом до 3м ³ (высокого давления) и одоранта до 2м ³.

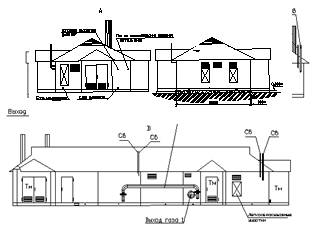

АГРС имеет 6 блок-боксов, транспортабельных автомобильным и железнодорожным транспортом Бл, содержащих изолированные отсеки : технологический ТО, одоризации ОО, управления (операторная) ОУ, подготовки теплоносителя ОПТ, подогрева газа ОПГ, переключений ОП, - располагающихся на едином фундаменте и под общей сборной кровлей Кр, тамбуры Тм, дымовые трубы Дт, свечи Св, наружные коллекторы Нк, легкосбрасываемые участки в стенах, потолке и крыше(не показаны), ввод кабелей электропитания, связи и сигнализации Вк.

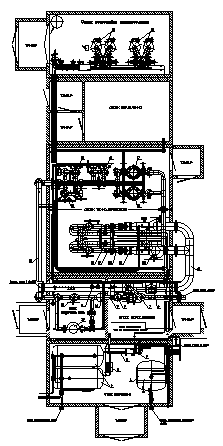

Шестиблочная газораспределительная станция состоит из отсеков управления, подготовки теплоносителя, технологического, подогрева газа, переключений и одоризации и следующих функциональных элементов: емкости одоранта 1, резервной емкости одоранта 2, фитильного одоризатора 3, емкостей конденсата 4, одоризационной установки 5, выходного управляемого крана 6, линии байпаса 7, входного управляемого крана 8, фильтров импульсного газа 9, тройника с решеткой 10, предохранительных сбросных клапанов 11, крана байпаса подогревателя газа 12, подогревателя предварительного подогрева газа 13, наружного коллектора Д _у400 14, наружного коллектора Д _у200 15, фильтров-сепараторов 16, подогревателей газа 17, счетчиков газа 18, компенсаторов 19, клапанов отсекателей 20, регуляторов давления 21, выходных кранов ниток редуцирования 22, отопительных агрегатов 23, сбросного бака, мембранного расширительного бака, грязевика, сетевых насосов, ручного насоса, дымовых труб.
