Описание к ИЛ № 65-018-05

Разработки являются результатом работ ЗАО «Уромгаз» по программе использования природного газа в Российской Федерации.

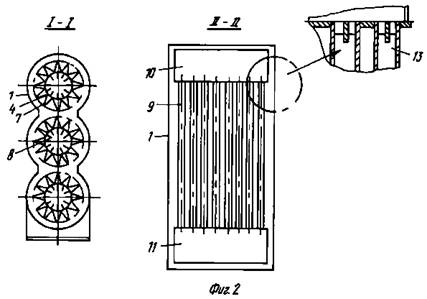

Нагреватель воздушный включает корпус 1 с отверстием 2 для входа и отверстием 3 для выхода нагреваемого воздуха. Внутри корпуса 1 размещен трубчатый дымовой канал 4 с топливосжигающим устройством 5. В данном случае газосжигающим устройством 5 является газовая горелка с наддувом, а трубчатый дымовой канал 4 выполнен в виде трех горизонтально установленных труб, соединенных двойными отводами /калачами/. Между корпусом 1 и трубами дымового канала 4 образован канал для прохода нагреваемого воздуха - воздушный канал 6, в котором вокруг каждой трубы дымового канала 4 размещена гофрированная сетка 7, гофры которой установлены вдоль осей труб дымового канала 4. Трубы дымового канала 4 снабжены продольными ребрами 8. Внутри корпуса 1 установлены плоские каналы 9, соединенные с газораспределительными головками 10 и 11. Головка 10 связана с дымовым каналом 4, а головка 11 - с выхлопной трубой 12. Плоские каналы 9 установлены параллельно воздушному потоку. В плоских каналах размещены по ходу дымовых газов перегородки 13, соединенные с большими сторонами. Отверстие 2 для входа нагреваемого воздуха с целью предотвращения попадания инородных предметов и выравнивания воздушного потока снабжено секционированно установленными жалюзи 14 с посекционно регулируемым углом установки лопастей.

Нагреватель воздушный работает следующим образом.

В топливосжигающее устройство 5 подают природный газ. Продукты сгорания - дымовые газы поступают в трубчатый дымовой канал 4. Тепло дымовых газов передается собственно к внутренней стенке дымового канала 4 и продольным ребрам 8 конвекцией и лучеиспусканием. Тепло, воспринятое продольными ребрами 8, передается к стенке дымового канала теплопроводностью. После прохода по дымовому каналу 4 дымовые газы попадают в газораспределительную головку 10 и распределяются по плоским каналам 9. Из них дымовые газы попадают в головку 11 и из нее через выхлопную трубу 12 выбрасываются в атмосферу. Нагреваемый воздух поступает в аппарат через отверстие 2, снабженное секционированно установленными жалюзи 14. Контактируя со стенками плоских каналов 9, воздух нагревается в основном за счет теплопередачи конвекцией. Далее нагреваемый воздух поступает в воздушный канал 6. Проходя по воздушному каналу 6, нагреваемый воздух контактирует как с наружными стенками дымового канала 4, так и с встроенной в воздушный канал гофрированной сеткой 7. При этом воздух получает тепло конвективно от поименованных выше элементов, в то время как собственно гофрированная сетка 7 получает тепло от наружной стенки дымового канала 4 излучением. Дополнительно воздух нагревается конвективно стенками корпуса аппарата 1, также получающими тепло излучением от стенок дымового канала 4, поскольку сетка не может полностью экранировать лучеиспускание дымового канала 4. Далее через отверстие 3 воздух выходит из аппарата и с помощью тягодутьевого устройства /вентилятора/ выбрасывается в помещение через устанавливаемые обычно распределительные воздуховоды.
