Описании к ИЛ № 65-016-05

Результат выполнения НИР.

АГРС "Урожай-61" (7блок-боксов)

Типовая конструкция включает в себя:

- 7 блок-боксов;

- 1 выход на потребителя;

- резерв узла очистки газа;

- резерв узла подогрева газа;

- резерв узла замера газа;

- система автоматического слива конденсата;

- помещение операторской отделено от отсека подготовки

теплоносителя;

- имеется пространство для размещения дополнительного оборудования

в операторской;

- узел переключений вынесен в отдельное помещение;

- 3 счетчика газа производства "Шлюмберже-Ромбах", в том числе один

для расхода газа на собственные нужды, вычислитель (корректор ЕК-

88) производства ООО "Газэлектроника" г. Арзамас;

- комплектуется штатной емкостью для сбора конденсата объемом до

3м3 (высокого давления) и одоранта до 2м3.

Конструкция и основные узлы:

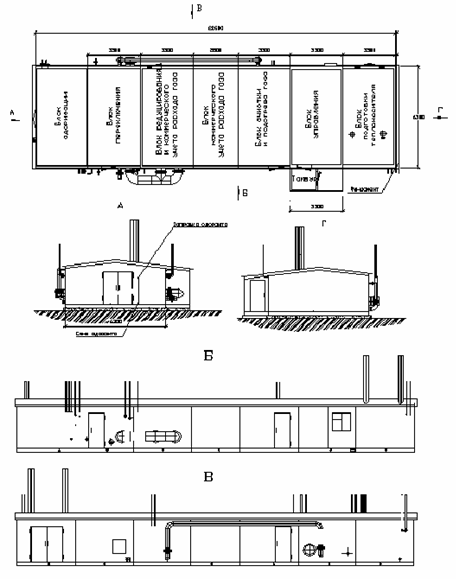

АГРС - блочное изделие, с размещением оборудования в семи отдельных блок-боксах из полистиролбетона, которые при монтаже устанавливаются на единый фундамент и стыкуются между собой. В результате образуется помещение ГРС, разделённое изнутри на пять изолированных отсеков: одоризации, переключений, технологический, управления (операторная), подготовки теплоносителя.

Количество выходов на потребителя - один (или другое, по согласованию с заказчиком). Вид входа и выхода газа - надземный. Каждый блок-бокс имеет единую несущую металлическую раму и усиленный металлический каркас.

Отсеки оборудованы обособленными входами снаружи и защищены от доступа посторонних лиц и атмосферных воздействий. На входе в отсек управления предусмотрен наружный переходный тамбур.

В отсеке одоризации размещаются:

- две ёмкости конденсата с обвязкой;

- две расходных ёмкости одоранта с обвязкой

- резервная емкость одоранта с обвязкой;

- одоризационная установка «ОУ-100»;

- фитильный одоризатор;

- узел редуцирования инертного газа;

- эжектор с обвязкой.

Категория отсека по взрывопожарной безопасности - А.

В отсеке переключений размещаются:

- входной управляемый кран Ду200;

- выходной управляемый кран Ду500;

- выходной управляемый кран Ду50;

- тройник с решеткой;

- линия общего байпаса выхода 1;

- линия общего байпаса выхода 2;

- узел предохранительных сбросных клапанов выхода 1;

- узел предохранительных сбросных клапанов выхода 2;

- узел подготовки газа на собственные нужды;

- узел подготовки импульсного газа;

- узел редуцирования газа на передавливание конденсата;

- управляемый кран аварийного сброса давления из технологических трубопроводов;

- штуцер отбора проб газа на выходе 1 ГРС;

- кран продувки подводящего трубопровода.

Категория отсека по взрывопожарной безопасности - А.

В технологическом отсеке размещаются:

- узел очистки газа;

- узел подогрева газа;

- узел замера расхода газа (выход 1);

- узел редуцирования газа (выход 1);

- узел редуцирования и замера расхода газа выхода 2.

Категория отсека по взрывопожарной безопасности - А.

В отсеке управления (операторной) размещаются:

- аппаратура связи;

-аппаратура контроля и автоматического управления технологическими процессами и телемеханики;

- аппаратура аварийно-предупредительной сигнализации;

- электрощиты;

- осветительный щиток;

- рабочее место оператора ГРС.

В отсеке подготовки теплоносителя размещаются:

- два отопительных агрегата КВГ-400Г с обвязкой;

- отопительный агрегат КС-Г-100;

- грязевик;

- мембранный бакv=500л;

- сбросной бакv=40л;

- три сетевых электроприводных насоса;

- ручной насос;

- предохранительная и запорная арматура, трубопроводы обвязки системы теплоснабжения.

Отопление отсеков: одоризации, переключений, технологического и управления осуществляется радиаторами с подачей теплоносителя из контура отопления. Отопление отсека подготовки теплоносителя осуществляется от тепловыделений оборудования системы теплоснабжения.

Подогрев газа перед редуцированием осуществляется от двух отопительных агрегатов КВГ-400Г, размещённых в отсеке подготовки теплоносителя.
