Подогреватели газа ПГ50, ПГ80, ПГ 100,ПГ150, ПГ300

Назначение

Для подогрева газа перед сепарацией.

Рекомендуемая область применения

Подогрев газа в газораспределительных станциях.

Описание







Результат выполнения научно-исследовательской работыЗАО «Уромгаз» по программе использования сжатого газа в Российской Федерации.

Подогреватель газа -вертикальный, 2-х ходовой по газу представляет собой вертикальный сосуд, разделенный перегородкой на верхнюю и нижнюю части, состоит из корпуса верхнего, корпуса нижнего, трубного пучка из u-образных трубок, закрепленных в трубной доске, перегородок для теплоносителя и газа, предохранительных клапанов, кожух подогревателя имеет фланцевый разъем. Газ движется по u-образным трубкам, закрепленным в трубной доске, вода - в межтрубном пространстве, разделенном перегородками. Горячая вода в подогреватель поступает от двух отопительных агрегатов, расположенных в отсеке подготовки теплоносителя. Защита водяной системы от повышения давления, в случае прорыва газов в трубном пучке теплообменника, осуществляется предохранительными клапанами (в случае прорыва газа клапаны перекрывают подвод и отвод теплоносителя к подогревателю). В качестве теплоносителя возможно также использование незамерзающей жидкости типа "Тосол".

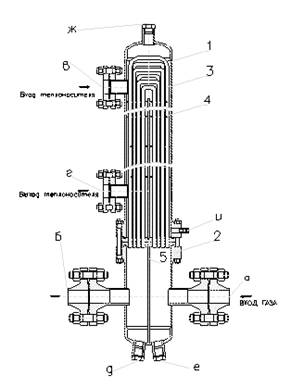

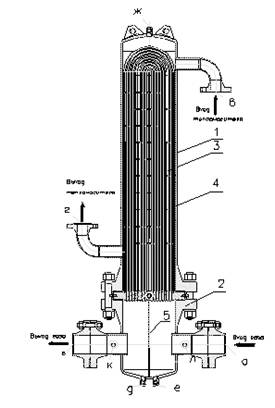

Подогреватель газаcостоит из корпуса верхнего 1, корпуса, нижнего 2, трубного пучка 3,перегородки для теплоносителя 4, перегородки для газа 5, штуцеров: а-вход природного газа Ду50ч150, б-выход природного газа Ду50ч150, в- вход теплоносителя Ду 40ч80, г-выход теплоносителя Ду40ч80, д, е-слив конденсата Ш 3/4", ж-стравливатель воздуха Ш 3/4", и-слив теплоносителя М12ч18, к,л- установка дифманометра Ду 8.

Технические характеристики подогревателей газа

Тип ПГ

Параметры

ПГ50

ПГ80

ПГ 100

ПГ 150

ПГ300

Пропускная способность, нм 3/час

при давлении,

20 кгс/см 2

30кгс/см 2

40 кгс/см 2

50 кгс/см 2

60 кгс/см 2

70 кгс/см 2

80 кгс/см 2

-

4720

6400

8200

10030

12000

14000

-

12000

16000

21000

26500

31000

35500

-

19000

26000

33000

40000

49000

56000

-

42500

57600

73600

90200

107700

111300

112000

170000

230500

294000

361000

431000

503000

Ду штуцеров, мм

а) вход газа

б) выход газа

в) вход теплоносителя

г) выход теплоносителя

д) слив конденсата

е) слив конденсата

ж) стравливание воздуха

и)слив теплоносителя

50

50

40

40

3/4

3/4

3/4

М12

80

80

50

50

15

15

-

М16

100

100

50

50

3/4

3/4

3/4

М18

150

150

80

80

3/4

3/4

3/4

М18

300

300

150

150

М27х1,5

М27х1,5

М27х1,5

М10х1

Рабочее давление, трубное пространство, МПа

8

8

8

8

8

Расчетное давление трубное пространство, МПа

8

8

8

8

8

Пробное давление трубное пространство, МПа

10

10

10/11,2

10/11,2

10

Рабочее давление, межтрубное пространство, МПа

1,6

8

8

8

0,6

Расчетное давление межтрубное пространство, МПа

1,6

8

8

8

0,62

Пробное давление межтрубное пространство, МПа

2

10

10/11,2

10/11,2

0,85

Расчетная температура стенки, оС

100

30

100

100

30

Допустимая температура, мин, оС

-20

-20

-20

-20

-20

Характеристика рабочей среды, трубное пространство:

Вредность по ГОСТ12.1.007.76

Воспламеняемость по ГОСТ12.1.004.91

Взрывоопасность по ГОСТ12.1.011.78

Максимальная температура, оС

Минимальная температура, оС

Состав

4кл.

да

11а-Т1

30

-10

природный газ

4кл.

да

11а-Т1

30

-10

природный газ

4кл.

да

11а-Т1

30

-10

природный газ

4кл.

да

11а-Т1

30

-10

природный газ

4кл.

да

11а-Т1

30

-10

природный газ

Характеристика рабочей среды, межтрубное пространство::

Вредность по ГОСТ12.1.007.76

Воспламеняемость по ГОСТ12.1.004.91

Взрывоопасность по ГОСТ12.1.011.78

Максимальная температура, оС

Минимальная температура, оС

Состав

нет

нет

нет

95

50

вода, тосол и др.

нет

нет

нет

95

50

вода, тосол и др.

нет

нет

нет

95

50

вода, тосол и др.

нет

нет

нет

95

50

вода, тосол и др.

нет

нет

нет

95

50

вода, тосол и др.

Масса аппарата, кг

102,1

520

685/1060

1195/1315

150

Поверхность теплообмена, м 2

2,0

3,6

8,35/12,5

12,5/17/35

5,0-10,0

Срок службы аппарата, лет

10

10

10

10

10

Преимущества перед известными аналогами

Компактность при выской проиизводительности.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект- 950 тыс.руб. Повышение рентабельности на 20%. Улучшение качества компримировапнного природного газа

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

23.08.2005
