АГРС "Урожай-30" (4 блок-бокса)

Типовые конструкции включают в себя:

- 4блок-бокса;

- 1 выход на потребителя;

- резерв узла очистки газа;

- резерв узла подогрева газа;

- резерв узла замера газа;

- система автоматического слива конденсата;

- помещение операторской отделено от отсека подготовки теплоносителя;

- имеется пространство для размещения дополнительного оборудования в операторской;

- узел переключений вынесен в отдельное помещение;

- 3 счетчика газа производства "Шлюмберже-Ромбах", в том числе один для расхода газа на собственные нужды, вычислитель (корректор ЕК-88) производства ООО "Газэлектроника" г. Арзамас.

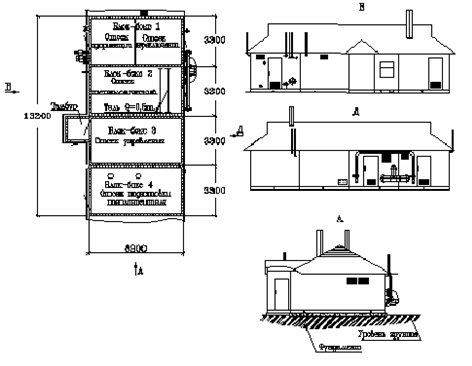

АГРС - блочное изделие, с размещением оборудования в четырёх отдельных блок-боксах, которые при монтаже устанавливаются на единый фундамент, стыкуются между собой и накрываются единой металлической сборной кровлей. В результате образуется единый комплекс ГРС, разделённый изнутри на пять изолированных отсеков: одоризации, переключений, технологический, управления, подготовки теплоносителя.

Отсеки оборудованы обособленными входами снаружи и защищены от доступа посторонних лиц и атмосферных воздействий. На входе в отсеки управления и подготовки теплоносителя предусмотрен тамбур.

В отсеке одоризации размещаются:

- емкости одоранта с обвязкой;

- одоризатор;

- эжектор с обвязкой;

- узел редуцирования газа на передавливание одоранта;

- устройство отбора проб газа на выходе АГРС.

В отсеке переключений размещаются:

- узлы переключения (в том числе линия байпаса, входной и выходной управляемые краны АГРС);

- узел редуцирования газа на собственные нужды;

- узел подготовки импульсного газа;

- узел сбросных предохранительных клапанов выходного газопровода АГРС;

- узел редуцирования газа на передавливание конденсата;

- узел сбора конденсата;

- управляемый кран сброса давления газа из технологических трубопроводов.

В технологическом отсеке размещаются:

- узел очистки газа;

- узел подогрева газа.

- узел замера расхода газа;

- узел редуцирования;

- линия малого расхода газа.

В отсеке управления размещаются:

- аппаратура связи, контроля и автоматического управления технологическими процессами и телемеханики, аварийно-предупредительной сигнализации;

- шкафы оператора 1 и 2;

- шкаф силовой;

- шкаф СБП;

- осветительный щиток;

- рабочее место оператора ГРС.

В отсеке подготовки теплоносителя размещаются:

- отопительные агрегаты с обвязкой;

- сетевые и ручной насосы;

- мембранный бак;

- сбросной бак.

Снаружи блок-боксов расположены сбросные и продувочные свечи, коллектора подвода и отвода газа между блок-боксами 3 и 4, дымоходы отопительных агрегатов, изолирующие фланцевые соединения.

Отопление отсеков осуществляется радиаторами с подачей теплоносителя от отопительных агрегатов, размещенных в отсеке подготовки теплоносителя.

Вентиляция отсеков требуемой кратности обеспечивается приточными и вытяжными решётками, выполненными в наружных стенах блок-боксов. Кроме того предусмотрена аварийная вытяжная вентиляция отсеков технологического, переключений и одоризации. Вентиляторы включаются автоматически при повышении загазованности отсеков выше нормы, а также вручную с пульта оператора. При пожаре вентиляторы блокируются.

Подогрев газа перед редуцированием осуществляется в двух газо-водяных подогревателях с подачей теплоносителя от трёх отопительных агрегатов КС-Г-100, размещённых в отсеке подготовки теплоносителя. Количество одновременно работающих подогревателей и агрегатов определяется температурой и расходом газа.

Собственно блок-боксы АГРС имеют каждый единую несущую металлическую раму и усиленный металлический каркас.

Крепление оборудования и трубопроводов в отсеках осуществляется к раме и элементам каркаса. Перегородки между отсеками различных категорий, а также уплотнения трубных и кабельных проводок - герметичные.

В технологическом отсеке (блок-бокс 3) предусмотрена возможность установки подвесной тали грузоподъёмностью 0,5 т.
