Результат выполнения конструкторской разработки

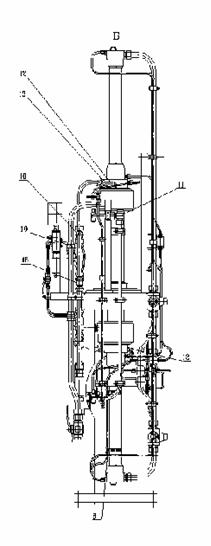

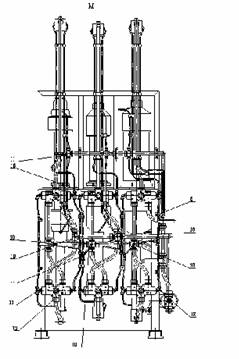

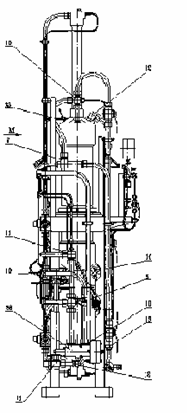

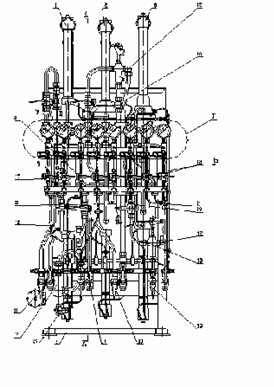

Блок цилиндров имеет: пневмогидроцилиндр 1-й ступени-1, пневмогидроцилиндр 2-й ступени-2, пневмогидроцилиндр 3-й ступени-3, раму-4, корпус-5, штуцеры-6,13, расширитель-7,кронштейны-9, крестовины-10, тройники-11,угольники-12, клапаны обратные-14,15, клапаны челночные-16, клапаны цилиндрические-17,18,19, клапаны сферические-20, манометы-21,22,23,24, преобразователи избыточного давления-25, распределители клапанные-26, термопре-образователи-27.

Блок цилиндров работает следующим образом:

Очищенный газ низкого давления поступает на вход блока дожимающего нагнетателя и часть газа давлением 0,002МПа через кран и регулятор давления подаётся в бокс оператора. В блоке дожимающем, газ поступает в линию всасывания пневмоцилиндра-1 и через впускной клапан проходит в полость цилиндра. При включении электродвигателя включается в работу гидронасос. Для сглаживания пульсации давления жидкости и гашения гидроударов в гидросистеме, после насоса установлен пневмогидроаккумулятор. Жидкость насосом через гидрораспределитель подается в первую полость гидроцилиндра, шток гидроцилиндра воздействует на связанный с ним поршень пневмоцилиндра. Газ, находящийся за поршнем сжимается и через нагнетательный клапан вытесняется в блок аккумулятора низкого давления, который одновременно выполняет функцию концевого холодильника, где он охлаждается и далее поступает в линию нагнетания. В конце рабочего хода, шток гидроцилиндра нажимает на демпфер и перемещает его вместе с магнитом в сторону датчика положения. При движении магнитного поля срабатывает индукционный датчик положения, который формирует импульс на переключение клапана электромагнитного. Клапан открывается и открывает проход жидкости в линию управления золотником. Жидкость, поступая в управляющую полость гидрора-спределителя, перемещает золотник в другое крайнее положение, тем самым переключает поток жидкости в другой гидроцилиндр, шток гидроцилиндра начинает перемещать поршень пневмоцилиндра в обратном направлении, сжимая газ во второй полости пнев-моцилиндра. Из блока аккумулятора низкого давления сжатый газ с давлением 1,5-2Мпа поступает в пневмоцилиндр-2 и блок аккумулятора среднего давления, сжимается и охлаждается в них до давления 6-8МПА и температуры ниже 40 ^оС. Часть газа анализируется и с давлением 1,5-2,0 МПа поступает через выход 3 потребителю. Из блока аккумулятора среднего давления- 8 сжатый газ с давлением 1,5-2Мпа поступает в пневмоцилиндр- 3 и блок аккумулятора высокого давления, сжимается и охлаждается в них до давления 20-25МПА и температуры ниже 40 ^оС.
