Результат выполнения конструкторской разработки

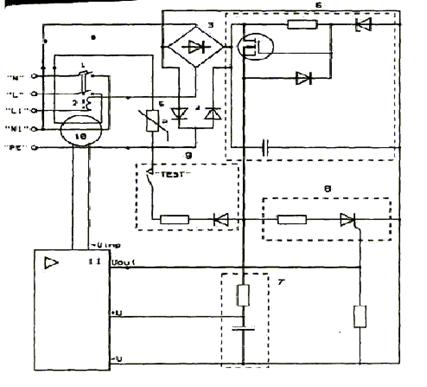

Устройство содержит в качестве коммутационного аппарата выключатель автоматический 1 (см. рисунок 1) с нормально замкнутыми контактами и обмоткой независимого расцепителя 2, мостовой выпрямитель 3 с дополнительным диодным плечом 4 для подключения заземляющего проводника (РЕ), причем фазный проводник (l1) с выхода коммутационного аппарата соединен с мостом 3 через обмотку независимого расцепителя 2, варистор 5, включенный между проводникамиl1 и РЕ, стабилизатор 6, выполненный по компенсационной схеме на полевом транзисторе, и включенные на его выход интегрирующуюrcцепь 7, ключ тиристорный 8 и устройство эксплуатационного контроля 9, датчик дифференциального тока 10 с усилителем 11, причем цепь питания усилителя соединена с конденсаторомrcцепи 7, а выход - с управляющим электродом тиристора ключа 8.

Работа устройства защитного отключения (УЗО) осуществляется следующим образом.

После установки рукоятки выключателя 1 в положение ВКЛ напряжение сети подается в нагрузку и через обмотку независимого расцепителя 2 на мостовой выпрямитель 3, через стабилизатор напряжения 6,rcцепь 7, задающую уровень пульсаций, питает усилитель 11. При отсутствии утечки на землю ключ 8 закрыт, цепь устройства эксплуатационного контроля 9 разорвана и ток через обмотку независимого расцепителя 2 составляет 1ma, складывающийся из тока покоя усилителя 11 и тока стабилитрона стабилизатора 6. По цепиnи РЕ возвращающийся ток разделяется соответственно сопротивлению цепей. При обрыве нулевого рабочего проводникаnуказанный ток полностью перераспределяется в цепь РЕ, чем достигается сохранение работоспособности УЗО. Причем нулевой рабочий проводник в нагрузке изолирован от проводника РЕ сопротивлением нагрузки моста 3, составляющим сотни килоом.

При появлении утечки на землю со стороны нагрузки дифференциальный сигнал с датчика дифференциального тока (трансформатора) 10 через усилитель 11 включает ключ тиристорный 8, создающий в диагонали моста 3 расцепляющий ток независимого расцепителя 2, определяемый выходным напряжением стабилизатора 6 и величиной резистора ключа 8. При включенном ключе 8rcцепь 7 разрядным током препятствует отпусканию тиристора ключа тиристорного 8 при переходе фазного напряжения через ноль, что увеличивает средний ток за период через обмотку независимого расцепителя 2, ускоряя процесс расцепления выключателя 1. Стабилизатор 6 напряжения на полевом транзисторе обеспечивает заданные параметры УЗО в диапазоне опасных напряжений 42В…380В, в т.ч. и работу устройства эксплуатационного контроля 9, которое, кроме выполнения основной функции контроля работоспособности УЗО, выполняет контроль целостности проводника РЕ.

При перенапряжении в защищаемой линии, вызванном аварийными режимами сети, по цепи фазный проводникl1, варистор 5, заземляющий проводник РЕ течет дифференциальный ток и при длительности процесса более заданного помехозащитными цепями усилителя 11 произойдет защитное отключение УЗО, предохраняя оборудование на защищаемой линии от пробоев изоляции и перегрузок.

Таким образом, при малом собственном токе потребления и простоте исполнения достигается надежное функционирование УЗО.

УЗО выполняется в трех конструктивных вариантах, а также в двух и трех проводном исполнении. При использовании УЗО 22 не требуется устанавливать дополнительный автоматический выключатель. УЗО 22 соответствует ГОСТу Р 513 27.1-99
