Результат выполнения конструкторской разработки

Назальный ороситель содержит корпус 1 (см. рисунок 1), разделенный на две камеры: смесительную 2, в которой размещен эмульгатор 3, и прилегающую 4 к насадке. Через камеру 4 проходят связанные со смесительной камерой гибкие рожки 5 распределительной насадки, имеющие на концах гибкие оливы 6 с несколькими отверстиями. Рожки проходят через отверстия опорной пластины 7. Насадка снабжена опорным элементом в виде осевого стержня 8 с пружиной 9.

На задней стенке смесительной камеры 2 имеются штуцеры 10 и 11, на которые одеты шланги 12 и 13, соединяющие смесительную камеру 2 с емкостью 14 для лекарственного средства и воздуха под давлением, причем шланг 12 подсоединен к емкости 14 снизу (по жидкости), а шланг 13 - вверху (по воздуху). На корпусе 1 шарнирно закреплена рукоятка 15, короткий конец которой снабжен клапанами 16 и 17, перекрывающими соответственно штуцеры 10 и 11.

Назальный ороситель работает следующим образом.

В емкость 14 заливается лекарственное средство и герметично закупоривается, в нее закачивается под давлением воздух. Давление воздуха поддерживается на постоянном уровне, с тем, чтобы расход лекарственного средства был постоянным в единицу времени. Придерживая голову животного, к передней части носа прикладывают пластину 7, при этом оливы 6 входят в устья ноздрей. Затем продвигают вперед все устройство. Пластины 7, упираясь в носовое зеркальце, остается на месте, а оливы 6 вместе с рожками 5 входят в глубь ноздрей. В это время пружина 9 сжимается, а стержень 8 проходит вглубь камеры 4. Нажатием на рукоятку 15 оттягиваются клапаны 16 и 17, освобождаются отверстия штуцеров 10 и 11 и в полость смесительной камеры 2 поступают под давлением лекарственное средство и воздух. Спиральный эмульгатор 3, вращаясь под действием струи лекарственного средства, создает мелкодисперсную эмульсию лекарственного средства с воздухом, которая по рожкам 5 и через отверстия олив распыляется в носовой полости животного.

Вещества вносятся в гомеостатических дозах.

Даная разработка входит в инновационный проект «Экологически безопасные технологии на основе разработки оборудования для малообъемного и ультра малообъемного опрыскивания животных против вредных членистоногих», представленном наvМосковском международном Салоне инноваций и инвестиций.

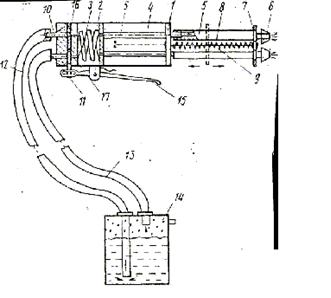

Рис.1 Назальный ороситель (продольный разрез)
