Результат выполнения технологической разработки

Накопитель импульсных сигналов содержит генератор 1 (см. рисунок 1) тактовых импульсов, делитель 2 частоты, дискретизатор 3, весовой сумматор 4, фильтр 5 нижних частот, первый 6, второй 7 и третий 8 переключатели, первую 9, вторую 10 и третью 11 линии задержки на приборах с переносом заряда, первый 12 и второй 13 дифференциальные усилители.

Накопитель импульсных сигналов работает следующим образом.

Импульсы запуска радиолокатора синхронизируют работу генератора 1 тактовых импульсов, который вырабатывает две последовательности импульсов, следующие с частотой Вт и управляющие процессом перемещения информации в первой 9, второй 10 и третьей 11 линиях задержки на приборах переноса заряда. При этом период повторения импульсов запуска делителя на участки, называемые элементами дальности, число которых равно числу элементов памяти и каждой из трех линий задержки, элементов памятиnкаждой из трех линий задержки, а длительность определяется периодом повторения тактовых импульсов Т _т 1/f_т.

Таким образом, время задержки каждой из трех линий, равное Т ₃n^.Т _т, оказывается строго равно периоду повторения импульсов запуска радиолокатора, т.е. Т ₃ Т.

Одновременно в генераторе 1 тактовых импульсов формируется последовательность импульсов с периодом следования Т _т и длительностью ЗТ _т / 4, которая управляет работой дискретизатора З, обеспечивая выборку из информации каждого элемента дальности, а также поступает на делитель2 частоты, с выходов которого снимаются две противофазные последовательности импульсов с частотой следования 2Т _т и длительностью 2Т _т /4, которые управляют работой первого 6 и второго 7 и третьего 8 переключателей.

С момента прихода первого импульса запуска на генератор 1 тактовых импульсов на информационный вход накопителя начинает поступать входная информация, которая через дискретизатор 3 и весовой сумматор 4 проходит на трехканальную линию задержки, записываясь поочередно в элементы памяти первой 9 и второй 10 линий задержки в течение всего первого периода.

С приходом второго импульса запуска на генератор 1 тактовых импульсов входная информация второго периода начинает поступать через дискретизатор 3 на первый вход весового сумматора 4, на второй вход которого поступает задержанная информация первого периода с выхода трехканальной линии задержки. В весовом сумматоре 4 информация первого периода суммируется с информацией соответствующих элементов дальности второго периода. С приходом последующих импульсов запуска процессы накопления повторяются.

С выхода весового сумматора 4 накопленная входная информация и остатки от помех, обусловленных импульсами тактового питания и дискретизации, следующих с частотойf_ти их гармониками, поступают на фильтр 5 нижних частот, частота среза которого выбрана менееf_т. Поэтому на его выход проходит только полезная информация.

Рассмотрим более подробную работу накопителя по ослаблению собственных помех.

Ослабление паразитных помех от взаимного влияния сигналов соседних элементов памяти осуществляется с помощью первой 9 и второй 10 линий задержки и первого переключателя 6, который поочередно подключает входы линий задержки к выходу весового сумматора 4. При этом от нечетных элементов дальности информация записывается в нечетные элементы памяти первой линии 9 задержки, оставляя четные для паразитных помех, а с четных элементов дальности информация записывается в четные элементы памяти второй линии 10 задержки.

С помощью второго переключателя 7 задержанная информация с первой линии 9 задержки от нечетных элементов дальности через первый дифференциальный усилитель 12 поступает на второй вход весового сумматора, а с четных элементов памяти паразитные помехи не проходят. В то же время задержанная информация от четных элементов дальности из четных элементов памяти второй линии 10 задержки через второй дифференциальный усилитель 13 поступает на второй вход весового сумматора 4, а из нечетных элементов памяти паразитные помехи на его второй вход не проходят.

Жесткая синхронизация генератора 1 тактовых импульсов, синхронная работа дискретизатора 3 и второго переключателя 7 и управление ими импульсами с одинаковой длительностью, меньшей длительности элемента дальности, обеспечивает поступление выборок на входы весового сумматора 4 в одно и то же время и с одинаковыми длительностями выборок из прямого и задержанного сигналов. Поэтому на выходе весового сумматора нет помех, обусловленных дестабилизирующими факторами.

Помехи и искажения, присущие одноканальным линиям задержки, устраняются с помощью первого 12 и второго 13 дифференциальных усилителей с высокими коэффициентами подавления синфазных сигналов следующим образом. Вход третьей линии 11 задержки заземлен, поэтому на ее выходе присутствуют только помехи, аналогичные помехам на выходах первой 9 и второй 10 линий задержки. С помощью третьего переключателя 8 помехи с выхода третьей линии 11 задержки во время нечетных элементов дальности подаются на инверсный вход первого дифференциального усилителя 12, а во время четных элементов дальности на инверсный вход второго дифференциального усилителя 13. Поэтому в первом дифференциальном усилителе 12 помехи с выходов первой 9 и третьей 11 линий задержки компенсируются во время нечетных элементов дальности, полезная информация от которых поступает на второй вход весового сумматора 4, а во втором дифференциальном усилителе 13 помехи с выхода второй 10 и третьей 11 линий задержки компенсируются во время четных элементов дальности, полезная информация от которых без помех поступает на второй вход весового сумматора 4, в котором складывается с входной информацией четных элементов дальности, накапливаясь при этом без помех.

Использование предложенного накопителя импульсных сигналов в импульсных РЛС позволяет накапливать сигналы с меньшими помехами, повышая тем самым их помехозащищенность в целом.

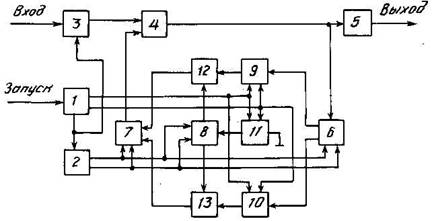

Рис. 1 Блок-схема накопителя импульсных сигналов
