Результат выполнения технологической разработки

Способ заключается в определении расхода воздуха при дыхании и частоты дыхания в зависимости от его давления на входе кислородной маски и на выходе клапана выдоха кислородной маски, измерения длительности изменения давления при вдохе и выдохе, измерении частоты дыхания по определению числа сигналов, соответствующих вдохам и выдохам за определенный промежуток времени. Предложенный способ основан на определении зависимости объемного расхода воздуха от его давления, которая выражается формулой:q_v=d s , где

q _v- объем протекающего воздуха, м ³/с;

d- коэффициент расхода воздуха;

- коэффициент истечения воздуха;

s- площадь сечения входного отверстия кислородной маски, м ²;

g- ускорение силы тяжести, равное 9,81 м/с ²;

- удельный вес воздуха, кг/м ³;

Р - давление воздуха, кг/м ².

Устройство для измерения расхода воздуха при дыхании и частоты дыхания содержит электрический тензометрический датчик 1 (см. рисунок 1), чувствительный элемент которого введен в трубопровод подвода воздуха на входе в кислородную маску, а электрический выход соединен с первым входом устройства 3 решения и регистрации, электрический датчик 2 тензометрический, чувствительный элемент которого введен на выход клапана выдоха кислородной маски, а электрический выход соединен со вторым входом устройства 3 решения и регистрации, устройство 3 решения и регистрации.

Устройство работает следующим образом.

При вдохе воздушный поток оказывает давление на чувствительный элемент электрического датчика 1 тензометрического, электрический сигналu₁с выхода которого поступает на первый вход устройства 3 решения и регистрации, где формируется сигнал с амплитудой А ₁ (см. рисунок 2) и длительностьюt₁, соответствующий вычисленному расходу воздуха при вдохе и длительности вдоха, при этом электрический сигналu₂с электрического датчика 2 тензометрического равен нулю, т.к. клапан выдоха закрыт и на чувствительный элемент электрического датчика 2 тензометрического давление воздуха не действует. При выдохе давление на чувствительный элемент электрического датчика 1 тензометрического резко падает и электрический сигналu₁с его выхода стремится к нулю, а через открывающийся клапан выдоха кислородной маски поток выдыхаемого воздуха оказывает давление на чувствительный элемент электрического датчика 2 тензометрического, электрический сигналu₂cкоторого поступит на второй вход устройства 3 решения и регистрации, где формируется сигнал с амплитудой А ₂ и длительностьюt₂, соответствующий вычисленному расходу воздуха при выдохе и длительности выдоха. Частота дыхания определяется количеством сигналов, соответствующим вдохам и выдохам за интервал, а также по данным устройства решения и регистрации можно определять момент задержки дыхания при выполнении дыхательных защитных противоперегрузочных приемов.

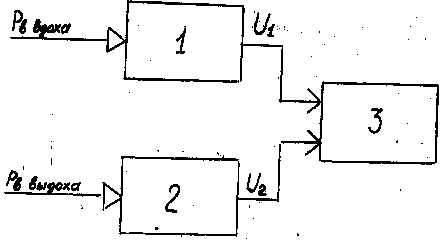

Рис. 1 Структурная схема устройства для измерения расхода воздуха при дыхании и частоты дыхания

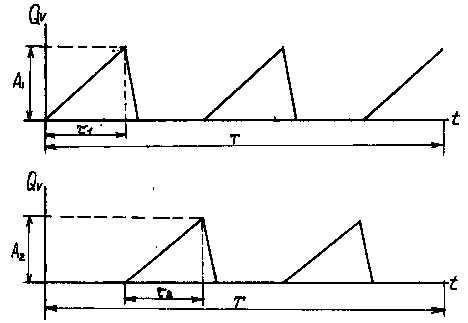

Рис. 2 Диаграмма результатов измерения расхода воздуха при дыхании и частоты дыхания, получаемых в устройстве решения и регистрации
