Результат выполнения конструкторской разработки

Трубка холодной пристрелки содержит цилиндрический конус 1 (см. рисунок 1), на одном конце которого закреплен сменный хвостовик 2, а на другом - объектив 3, оптически сопряженный через призму 4 и сетку 5 с окуляром 6, при этом сменный хвостовик 2 снабжен пластинчатой пружиной 7, а на цилиндрическом корпусе 1 закреплен сигнализатор 8 наличия хвостовика 2 трубки в канале ствола пристреливаемого оружия, выполненный в виде сигнальной лампы 9, звукового сигнализатора 10(см. рисунок 2), размещенного на свободном конце трубки холодной пристрелки, микровыключателя 11, закрепленного под пластинчатой пружиной 7 хвостовика 2, источника питания 12, плюсовая шина которого через микровыключатель 11 и сигнальную лампу 9 соединена с его минусовой шиной генератора 13 звуковой частоты, усилителя 14 низкой частоты, мостовой схемы 15, одним из плеч которой является переменный конденсатор 16, вторым и третьим плечами служат первый 17 и второй 18 конденсаторы, а четвертым плечом - конденсатор 19, одной из обкладок которого является плоский измерительный элемент 20, размещенный на открытом торце сменного хвостовика 2 перпендикулярно его оси и изолированный от него, второй обкладкой является донная часть 21ствола пристреливаемого оружия, к одной из диагоналей мостовой схемы 15 через генератор 13 звуковой частоты подключен источник 12 питания, а во вторую диагональ включен усилитель 14 низкой частоты, выход которого соединен со входом звукового сигнализатора 10, реле 22 сигнализации и штырьковая часть электроразъема 23, ответная часть которого установлена на оружии и подключена к плюсовой шине источника 24 питания носителя через боевую кнопку 25 и автомат 26 защиты сети, штырьковая часть электроразъема 23 через нормально разомкнутые контакты реле 22 сигнализации соединены с корпусом сменного хвостовика 2, а обмотка реле 22 сигнализации подключена параллельно сигнальной лампе. Ответная часть электроразъема 23 может быть установлена, например, на электроспуске оружия.

ТХП работает следующим образом. При установке ТХП в канал ствола штырьковая часть электроразъема 23 электрической схемы ТХП соединяется с ответной частью, расположенного на оружии. В момент установки ТХП пластинчатая пружина 7 сменного хвостовика 2 сжимается и замыкает микровыключатель 11. Напряжение с плюсовой шины источника 12питания через микровыключатель 11 поступает на сигнальную лампу 8, через генератор 13 звуковой частоты на мостовую схему 15 и на обмотку реле 22 сигнализации, подключенной параллельно сигнальной лампе 8, которая загорается. При этом срабатывает реле 22 сигнализации, замыкая нормально разомкнутые контакты.

При подаче патрона в патронник происходит изменение емкости 19, что приведет к разбалансу мостовой схемы 15 и появлению сигнала на входе усилителя 14 низкой частоты. С выхода усилителя 14 низкой частоты усиленный сигнал подается на звуковой сигнализатор 10.

В случае нажатия на боевую кнопку 25 при работе звуковой и световой сигнализации ТХП плюсовая шина источника 24 питания носителя через автомат 26 защиты сети, замкнутые контакты боевой кнопки 25, электроразъем 23, замкнутые контакты реле 22 замыкаются на минус. Это вызывает срабатывание автомата 26 защиты сети, что исключает возможность подачи напряжения на электродетонатор патрона, этим предотвращается выстрел.

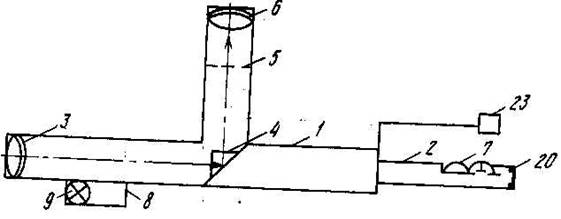

Рис. 1 Трубка холодной пристрелки

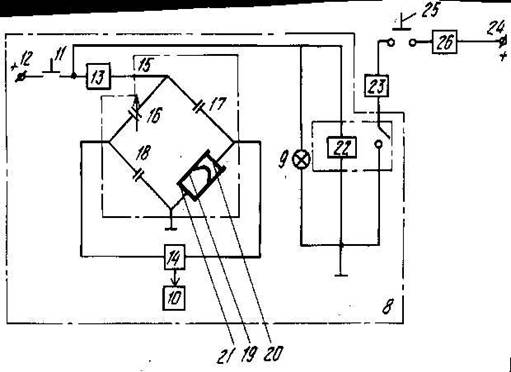

Рис. 2 Сигнальная электрическая схема ТХП
