Результат выполнения конструкторской разработки.

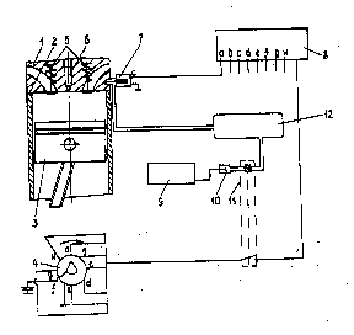

Компрессионный моторный замедлитель содержит в головке цилиндров 1 (см.рисунок) впускной и выпускной вентили 5, с приводом для удержания их в открытом и закрытом состоянии на тактах впуска и сжатия в области верхних и нижних мертвых точек, пневмоцилиндр прекращения подачи топлива в цилиндры 10, электронный распределитель 4, электрически соединенный с блоком управления системой контроля порядка открытия вентилей 8 согласно тактам работы двигателя, выпускной вентиль 7, управляемый электромагнитами с возможностью циркуляции воздуха в пневмосистемyавтомобиля 12 согласно тактам работы двигателя.

Компрессионный моторный замедлитель работает следующим образом.

В момент движения транспортного средства в горных условиях для достижения наибольшего тормозного момента пневмоэлектрический выключатель 11 переключается в рабочее положение и подача топлива в цилиндры 2 двигателя прекращается, при этом замыкается электрическая цепь схемы. После завершения процесса всасывания впускной и выпускной вентили запираются, воздух в цилиндре двигателя сжимается, поршень движется от нижней мертвой точки к верхней, при этом процесс торможения поршня 3 наибольший. Затем при подходе в верхней мертвой точке поршня открывается дополнительный выпускной вентиль 7, управляемый его электромагнитом. Следящее действие за порядком открытия выпускных вентилей осуществляет электронный распределитель, электрически соединенный с блоком управления системой контроля порядка открытия вентилей согласно тактам работы двигателя.

При подходе поршня к верхней мертвой точке в конце такта сжатия в первом цилиндре электронный распределитель устанавливается в положение "А", что соответствует положению поршня в конце такта сжатия в первом цилиндре, и электрический ток подается в блок управления системой контроля порядка открытия вентилей согласно тактам работы двигателя, с блока управления системой контроля порядка открытия вентилей, согласно тактам работы двигателя исполнительный ток идет к выпускному вентилю, установленному в головке блока первого цилиндра. Давление из камеры сгорания сбрасывается в пневмосистему автомобиля. Поршень на такте расширения движется от верхней мертвой точки к нижней, не воспринимая на днище поршня давления отработавших газов. При этом дополнительный вентиль закрывается тогда, когда в электронном распределителе контакты разомкнуться. В этих условиях двигатель работает в тормозном режиме, обеспечивая высокий тормозной момент, безопасность движения в горных условиях, нормальный тепловой режим двигателя, а разогрев двигателя происходит не от воспламенения рабочей смеси, а от работы, затраченной на сжатия воздуха в цилиндрах двигателя.
