Результат выполнения конструкторской разработки.

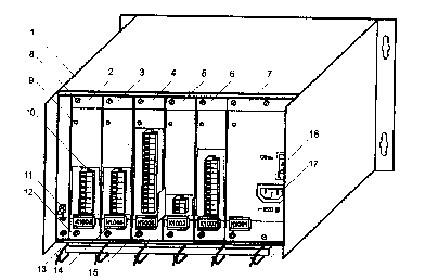

Контроллер КОНТАКТ-1000 состоит из каркаса 1 (см.рисунок), модуля питания 7, модуля интерфейса 5 типаrs485, модуля ввода ШИМ -сигналов 2, модуля ввода ЧИМ- сигналов 3, модуля ввода двухуровневых токовых сигналов 4 и модуля вывода сигналов управления 6.

Каждый модуль закрепляется в каркасе с помощью невыпадающих винтов 8 и имеет в нижнем креплении чашку для пломбирования 12. На лицевых панелях модулей расположены светодиодные индикаторы 9, сигнализирующие о подаче питающего напряжения. Для подключения кабелей к модулям ввода (вывода) и модулям интерфейса используются разъемные клеммные колодки 10.

Максимальное сечение жил подключаемых кабелей 2,5 кв.мм. У каждого модуля имеется ручка 14 для удобства их монтажа в каркасе. Каркас контроллера снабжен зажимом заземления 11.

Для закрепления кабелей, подключаемых к модулям контроллера, на каркасе имеется специальная крепежная планка 13.

Модуль интерфейса при монтаже устанавливается между модулями ввода и остальными модулями. На лицевой панели модуля интерфейса имеется перегородка 15 для обеспечения зазора 50 мм между искробезопасными входными цепями модулей ввода и цепями остальных модулей.

На лицевой панели модуля питания расположены сетевой выключатель 16 и вилка 17 для подключения питающего напряжения.

На каждом модуле ввода (вывода) с помощью переключателя устанавливается индивидуальный сетевой номер (адрес). После подачи питания микропроцессоры модулей ввода начинают преобразовывать входные сигналы датчиков уровня и формировать буферы данных для передачи. ЭВМ формируется запрос на чтение данных, по которому микропроцессор соответствующего модуля ввода передает числовые данные измеренных величин. В модуле вывода процессор по команде с ЭВМ формирует выходные дискретные сигналы. Обмен данными с ЭВМ осуществляется через модуль К1002 (К1003), который преобразовывает внешний интерфейсrs485 во внутриблочный последовательный интерфейс.
