Результат выполнения конструкторской разработки.

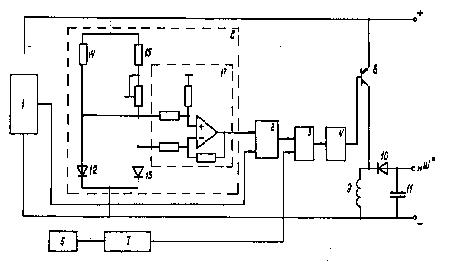

Регулятор напряжения содержит измерительное звено 1 (см.рисунок), источник 6 опорного напряжения, подключенное между плюсовым и минусовым проводами регулятора, схему 2 сравнения, входы которой подсоединены к выходам источника опорного напряжения и измерительного звена, силовой транзистор 8, эмиттер которого подключен к плюсовому проводу, управляемый мультивибратор 4, элемент "И" 3, выход которого соединен со входом управления мультивибратора, выход последнего соединен с базой силового транзистора. Кроме того, в состав устройства входят диод 10, катушка 9 индуктивности и конденсатор 11, причем коллектор силового транзистора подключен к катоду диода 10 и катушке индуктивности, анод этого диода соединен с конденсатором 11 и клеммой "Ш" синхронного генератора, вторые выводы катушки индуктивности и конденсатора подключены к минусовому проводу, частотный компаратор 7, датчик 5 частоты искрообразования.

В регулятор напряжения введены диод 12 на основе широкозонного полупроводника, диод 13 на основе узкозонного полупроводника, два сопротивления 14 и 15, подстроечное сопротивление и усилитель постоянного тока, причем первое сопротивление 14 подключено к аноду диода 12 и к неинвертирующему входу усилителя постоянного тока, подстроечное сопротивление подключено к аноду диода 13 и инвертирующему входу усилителя постоянного тока, второй вывод подстроечного сопротивления соединен с третьим и с выводом второго сопротивления 15, вторые выводы первого и второго сопротивлений связаны плюсовым проводом регулятора. Катоды диода 12 и диода 13 соединены с минусовым проводом регулятора напряжения, выход усилителя постоянного тока соединен с первым входом схемы сравнения.
