Инновации бизнесу. Устройство для сдаивания первых струек молока перед доением

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

61-056-05

Наименование проекта

Устройство для сдаивания первых струек молока перед доением

Назначение

Для выявления изменений в молоке коров перед доением

Рекомендуемая область применения

Инструменты, применяемые в ветеринарном акушерстве

Описание

Результат выполнения конструкторской разработки.

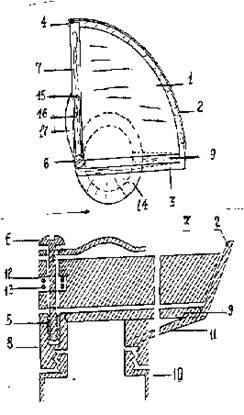

Устройство содержит тарелкообразную площадку со скребком и сливную емкость, имеет площадку 1 (см.рисунок) в виде сектора с углом между радиусами, близким к прямому, и двумя соединенными одним концом бортами: наклонным 2 по периметру дуги и вертикальным 3, идущим по одному радиусу. Свободный конец наклонного борта загнут внутрь, образуя стопор 4 для скребка. Сверху в углу площадки выполнено отверстие 5 с резьбой для болта 6, являющегося осью, на которой вдоль другого радиуса подвижно устанавливается скребок 7, одновременно служащий третьим подвижным бортом. Снизу ближе к углу площадки имеется муфта 8 с внутренней резьбой для горловины сливной емкости (бутылочки) 10, являющейся рукояткой устройства. Площадка вдоль вертикального борта имеет сквозную щель 9, часть ее проходит над отверстием муфты по ее диаметру, другая часть переходит в наклонный желоб 11, оканчивающийся на краю муфты.

Скребок представляет собой подпружиненный относительно вертикального борта брус. На одном конце его выполнены горизонтальный паз 12 для возвратной пружины 13, вертикальное отверстие 14 для болта 6 и сверху углубление 15 для прижимной пластины 16, имеющей отверстие на одном конце. С одной стороны нижнего края брус снабжен упорным выступом 17.
