Результат выполнения конструкторской разработки.

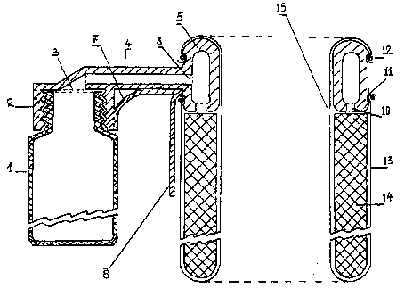

Устройство содержит емкость 1 (см.рисунок), на горловине имеет пробку 2 с отверстием 3 в центре, от которого отходит трубка 4. Она соединяет емкость с полостью верхней части тора 5 через отверстие в его боковой стенке 6. Снизу трубки имеется пластинка 7 с одним концом, изогнутым дугообразно, который соединяет в один узел пробку, трубку и тор. Другой конец пластины прямой, направлен вниз. Он является рукояткой 8.

Для укрепления конструкции с обеих боковых сторон трубки имеются пластины 9, дополнительно соединяющие пробку и верхнюю часть тора с трубкой.

Верхняя часть тора расположена в горизонтальной плоскости. Снизу ее выполнены отверстия 10, на внешней боковой стенке сверху и снизу по окружности выполнены две канавки 11 для зажимных колец 12, удерживающих нижнюю часть тора 13, которая представляет собой вывернутую наполовину полиэтиленовую трубку с губчатым эластичным материалом 14 между стенками. Внутренняя стенка полиэтиленовой трубки ближе к краю имеет отверстия 15.

После доения сосок вымени помещается внутрь тора и нижнюю часть его вместе с соском сжимают в ладони, при этом часть выжатой из губчатого эластичного материала жидкости через отверстия во внутренней стенке тора вытекает на кожу соска и орошает его. Другая часть жидкости через нижние отверстия в верхней части тора поступает в его полость, а оттуда по трубке в емкость.

При сжатии нижней части тора сжимается и сосок, что расправляет кожные складки на нем, и дезинфицирующий раствор воздействует на микрофлору по всей поверхности кожи, остается на ней и повторно уже не используется. Так обрабатывают все соски вымени коровы.
