Номер 61-049-05 |
|||
Наименование проекта Кавитационный диспергатор |
|||
Назначение Для измельчения механических примесей в рабочей жидкости гидросистем |
|||
Рекомендуемая область применения Машиностроительная гидравлика |
|||

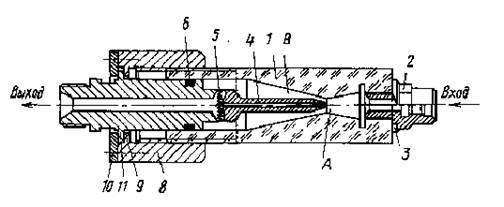

Описание Результат выполнения конструкторской разработки. Диспергатор состоит из корпуса 1 (см.рисунок) с переменным по длине поперечным сечением в виде конфузора-диффузора, входного штуцера 2 с уплотнением 3, регулировочной иглы 4 со сквозным осевым каналом в передней части иглы, имеющей равнорасположенные по окружности каналы с установленными в них шариковыми подпружиненными клапанами 5, уплотнение 6, сквозной выходной канал 7. В специальной гайке 8 выполнен выступ 9, крышка-фланец 10, поджимающий выступ 11 иглы к выступу 9. Устройство работает следующим образом. Рабочая жидкость (масло) из системы машины поступает через штуцер в узкое сечение А, а затем в зону В регулируемой кавитации. Регулирование работы устройства в случае изменения параметров потока (давления, расхода и т.п.) достигается вращением специальной гайки, которая через выступ 9 взаимодействует с выступом 11 регулировочной иглы. Последняя смещается в осевом направлении, регулируя эффект кавитации. При этом достигается расположение кавитационного факела по оси потока в центре корпуса (в зоне В). С целью дальнейшего повышения эффективности кавитационного воздействия на обрабатываемую среду (за счет создания стабильного противодавления в зоне В) шариковые клапаны подпружинены и поджимаются к седлам иглы, тем самым уменьшая расход жидкости через выходной канал. При повышении на входе расхода жидкости скорость в узком сечении А возрастает, а давление падает, что приводит к снижению давления в выходном канале и под шариковыми клапанами, которые, в свою очередь, под действием давления жидкости, поступающей из зоны В, отжимаются от седел иглы, пропуская больший объем жидкости. Как только расход жидкости на входе уменьшается, давление в узком сечении повышается, а отток жидкости из выходного канала снижается, что приводит к увеличению в нем давления и запиранию клапана. Таким образом, независимо от расхода обеспечивается постоянное противодавление в зоне В, что повышает эффективность кавитационных воздействий. |
|||
Преимущества перед известными аналогами Повышение эффективности кавитационного воздействия на обрабатываемую среду в 1,6 раза |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Улучшение качества изделия в 1,5 раза |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 21.09.2005 |
