Результат выполнения конструкторской разработки.

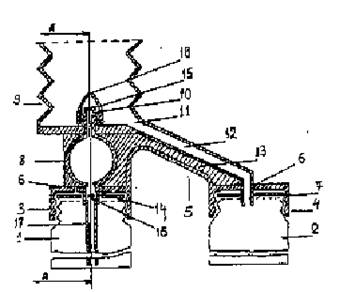

Устройство состоит из двух одинаковых резервуаров: один 1 (см.рисунок) для чистой дезинфицирующей жидкости, а другой 2 для сбора остатков жидкости, использованной для орошения сосков вымени, стекающей с их поверхности.

Резервуары закрыты крышками 3, 4, соединенными между собой в общем корпусе перемычкой 5. Сверху в крышках выполнены отверстия 6 малого диаметра для проникновения воздуха в резервуары. Внутри крышек расположены резиновые прокладки 7.

На крышке резервуара для чистой дезинфицирующей жидкости установлен поршневой насос 8 и стакан 9.

Стакан цилиндрический с гофрированной стенкой, в дне стакана выполнены два отверстия: центральное для закрепления патрубка распылителя 10 и боковое 11 для слива жидкости, стекающей с поверхности соска вымени. К нему с наружной стороны подведена сливная трубка 12. Она размещена по краю пластины 13, соединяющей крышки резервуаров, так же как и перемычка. Свободный конец сливной трубки проходит сквозь крышку в резервуар для использованного раствора.

Поршневой насос со стаканом установлен на крышке резервуара для чистой дезинфицирующей жидкости. Насос представляет собой цилиндр с подпружиненным поршнем 20. В стенке цилиндра насоса ближе к дну выполнены два диаметрально противоположно направленных отверстия, к которым присоединены патрубки 10,14 с клапанами 15,16. Нижний патрубок проходит сквозь крышку и снабжен впускным клапаном, к этому патрубку присоединена трубка 17, опущенная до дна резервуара. Верхний патрубок проходит сквозь дно стакана и снабжен выпускным клапаном. Выходящая в стакан часть патрубка имеет наружную резьбу, на которую навинчен распылитель 18.

Свободный конец цилиндра насоса имеет внутреннюю резьбу, в которую установлена гайка 19, удерживающая поршень в цилиндре. Между гайкой и нажимной площадкой поршня 21 установлена возвратная пружина 22.
