Результат выполнения конструкторской разработки.

Пресс-подборщик вальцевый рулонный ПВР-400 может использоваться во всех зонах равнинного землепользования.

Для ускорения сушки сена пресс-подборщик можно применять для вспушивания валков.

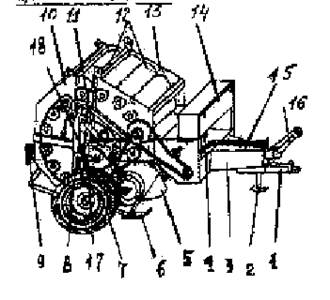

Пресс-подборщик состоит из следующих основных узлов и деталей: собственно подборщика 5 (см.рисунок), спицы 1, опоры 2, рамы 3, обматывающего аппарата 4, лыжи 6, колеса 7, фиксатора 8, электрооборудования 9, задней камеры 10, гидроцилиндра 11, вальцов механизма прессования 12, верхней камеры 13, кассетницы 14, гидросистемы 15, карданного вала 16, поджимной пружины 17, стяжки 18.

Агрегатируется пресс-подборщик с тракторами тягового класса 0,9-1,4 тс.

Пресс-подборщик является полуприцепной машиной без рабочего места оператора, управляется механизатором (трактористом).

Трактор в агрегате с пресс-подборщиком необходимо вести таким образом, чтобы валок проходил между колес трактора, при этом подбирающий механизм, копируя рельеф поля, поднимает валок и подает его в прессующий механизм, состоящий из цилиндрических вальцов, расположенных по окружности.

Прессующим механизмом формируется рулон установленной плотности.

При достижении заданной плотности прессования в кабину трактора подается сигнал об окончании формирования рулона, Получив сигнал, механизатор, не останавливая агрегата, включает механизм, подающий шпагат в прессовальную камеру. После захвата шпагата рулоном трактор останавливают. Дальнейшая обмотка и обрезка шпагата осуществляется в автоматическом режиме. Закончив обмотку рулона шпагатом, механизатор с помощью гидравлики открывает заднюю камеру машины, из которой по наклонной горке рулон выкатывается за пределы камеры.
