Результат выполнения конструкторской разработки.

Культиватор тяжелый для сплошной обработки почвы предназначен для проведения предпосевной и основной обработки почвы с оставлением на ее поверхности пожнивных остатков, для обработки уплотненных почв после высокостебельных пропашных культур и трав, для предпосевной культивации и обработки полупара при повышенной плотности и влажности.

Культиватор может быть изготовлен в двух исполнениях: прицепным КПЭ-3,8АМ и навесным КПЭ-3,8ВМ.

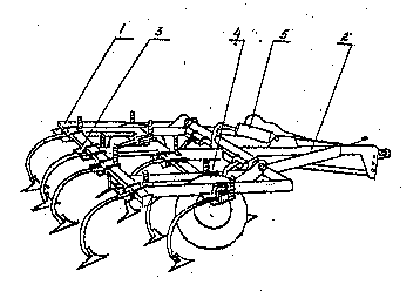

Прицепной культиватор состоит из следующих узлов: рамы 1 (см.рисунок), прицепа 2, кронштейна 3 со стойками и лапами, шасси 4, гидросистемы 5.

Рама прямоугольной формы предназначена для крепления хомутами стоек с лапами в количестве 11 шт., шасси и прицепа.

Рама навесного культиватора отличается от прицепного тем, что вместо прицепа на ней закреплена автосцепка, вместо кронштейнов крепления шасси применены кронштейны крепления ходовых колес с механизмом регулирования глубины обработки почвы.

Прицеп предназначен для агрегатирования культиватора тяговым средством. Изготовлен из швеллеров, с одной стороны которых приварены кронштейны для крепления к основной раме, а с другой - две щеки с отверстиями для установки прицепной серьги.

Используя отверстия в щеках, можно устанавливать прицепную серьгу на расстоянии, позволяющем выровнять раму культиватора с целью получения равномерной обработки почвы передними и задними лапами.

Рабочим органом культиватора является стойка с лапой, состоящая из кронштейна, собственно стойки и лапы шириной 410 мм. В передней части кронштейна устанавливается по два пружинных амортизатора.

Регулировочный болт служит для выравнивания всех лезвий лап в одной плоскости.

Шасси прицепного культиватора предназначено для регулирования глубины обработки почвы и является опорой при движении культиватора. Состоит из рамы, двух стоек прямоугольного сечения, резиновых ходовых колес.

Гидравлическая система прицепного культиватора включает в себя гидроцилиндр, корпус которого крепится к кронштейну, установленному на прицепе, а шток - к кронштейну, установленному на шасси рукавов высокого давления, и разрывную муфту, крепящуюся на прицепе.

Перевод культиватора в транспортное положение производится с помощью гидроцилиндра. Глубина обработки регулируется с помощью хомута, устанавливаемого на штоке гидроцилиндра.

В навесном культиваторе глубина обработки почвы регулируется с помощью механизма, включающего регулировочный винт, подвижную стойку, ходовое колесо, кронштейн крепления, механизм заглубления.

Агрегатирование культиватора производится тракторами тягового класса 2, 3. Прицепные культиваторы можно составлять в широкозахватные агрегаты с применением гидрофицированных сцепок СП-16 для агрегатирования тракторами Т-150 или К-701.

Культиватор отличается высокой эксплуатационной надежностью.
