Результат выполнения конструкторской разработки.

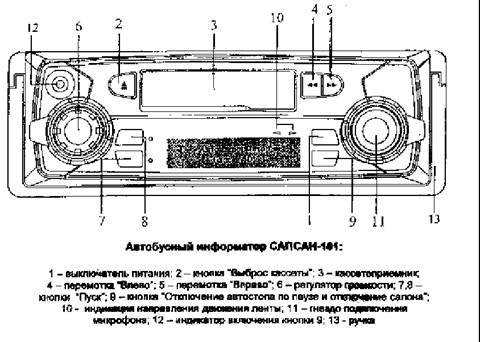

Автомобильный информатор САПСАН-101 (см.рисунок) состоит из микрофона, магнитофонного проигрывателя с усилителем звуковой частоты и комплекта головок громкоговорителей динамических.

Информатор имеет блочную прямоугольную конструкцию, которая содержит корпус, печатную плату и две крышки.

Одна из стенок корпуса является передней панелью, на которой расположены ручка регулятора громкости, кнопки включения питания, выброса кассеты, перемотки вправо, перемотки влево, кнопки пуска лентопротяжного механизма, кнопки отключения автостопа по паузе, кнопки отключения салона, держателя предохранителя, гнезда подключения микрофона, кассетоприемника, индикации направления движения магнитной ленты.

На задней стенке закреплен разъем с контактной группой, ответная часть которого находится на кожухе. К ответной части разъема подсоединены шнур питания информатора, шнуры для подключения головок громкоговорителя динамических. Стенки корпуса информатора одновременно являются теплоотводом для выходной микросхемы и стабилизатора.

Автомобильный информатор работает в трех режимах.

Первый. Воспроизведение служебной информации с фонограммы после нажатия кнопки "Пуск" до остановки по паузе в фонограмме продолжительностью не менее 6 с, после очередного нажатия кнопки "Пуск" воспроизводится очередной фрагмент фонограммы и т.д.

Второй. Воспроизведение музыкальных фонограмм. В этом случае нажимается кнопка, отключающая устройство срабатывания автостопа по паузе в фонограмме, это необходимо также для включения режима реверса лентопротяжного механизма и для перемотки магнитной ленты вправо, влево до поиска информации.

Третий. Сообщение информации через микрофон. Этот режим является приоритетным по отношению к режиму воспроизведения фонограммы, то есть включение микрофона автоматически прерывает воспроизведение.

Принципиальная электрическая схема информатора состоит из усилителя воспроизведения УВ, микрофонного усилителя МУ, приоритетного коммутатора ПК, усилителя мощности УМ, стабилизатора напряжения, схемы включения лентопротяжного механизма ЛПМ и фильтра питания.

Усилитель воспроизведения выполнен на одном канале микросхемы. Чувствительность УВ определяется соотношением резисторов. Одновременно эта цепь вместе с конденсатором служит для формирования необходимой частотной характеристики. Сигнал фонограммы, поступающий с магнитной головки, усиливается УВ и подается на приоритетный коммутатор и через конденсатор на схему включения ЛПМ.

Микрофонный усилитель выполнен на другом канале микросхемы. Чувствительность МУ определяется соотношением резисторов. Речевой сигнал с МУ поступает на второй вход приоритетного коммутатора. Приоритетный режим работы с микрофона осуществляется нажатием кнопки включения микрофона.

Схема включения лентопротяжного механизма выполнена на микросхеме и транзисторе.

Для питания МУ, УВ, ПК, схемы включения лентопротяжного механизма служит стабилизатор напряжения.

Для защиты от помех в бортовой сети предназначен фильтр питания, состоящий из дросселя и конденсатора.
