Результат выполнения конструкторской разработки.

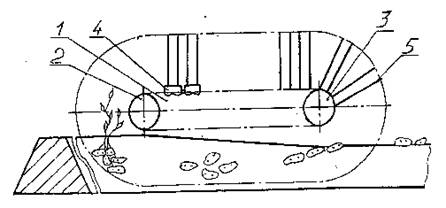

Картофелекопатель состоит из рамы 1 (см.рисунок) с ведомой звездочкой 2 и ведущей 3 с приводом от гидромотора, на звездочках установлен транспортер 4 с выкапывающими пальцами 5, причем просвет между пальцами составляет 26-28 мм, что не позволяет клубням картофеля проскочить в этот зазор. Механизм поддержки нижней ветви транспортера образован рамой и закрепленной на ней поддерживающей скобой 6.

Гидромотор позволяет устанавливать скорость транспортера в зависимости от скорости движения картофелекопателя. Натяжение транспортера осуществляют перемещением ведомой звездочкой.

Картофелекопатель работает следующим образом.

При поступательном движении агрегата вдоль грядки с помощью навески трактора заглубляют картофелекопатель и включают гидромотор. При этом начинает вращаться ведущая звездочка, приводящая в движение транспортер, нижняя ветвь которого перемещается в направлении движения картофелекопателя.

Транспортер с выкапывающими пальцами установлен под угломaк направлению движения картофелекопателя и поэтому при движении агрегата смещают грядку в правую сторону. При этом величина углаaопределяется длиной транспортера, так как ширина захвата транспортера должна соответствовать размерам (ширине) клубневого гнезда. Скорость воздействия выкапывающих пальцев на почвенный плат зависит от скорости транспортера и угла его установки к направлению движения картофелекопателя. Уголbобеспечивает подъем клубней на поверхность почвы и способствует сепарации почвы. Величинаbугла должна быть больше угла трения почвы о выкапывающие пальцы и обеспечивать сгруживание почвы, что приведет к увеличению напряженности внутри клубненосного пласта. В результате воздействия пальцев на почвенный плаcт происходит концентрация напряжений в зоне контакта и разрушение пласта. Почвенный плаcт стремится вывернуть нижнюю ветвь транспортера с пальцами поперек картофелекопателя. Этому препятствует поддерживающая скоба. После разрушения почвенного пласта мелкие частицы почвы просеиваются между пальцами, а картофель и крупные комки смещаются к заднему концу копателя и поднимаются на поверхность почвы. Таким образом, клубни укладываются в линию на поверхности почвы.
