Результат выполнения конструкторской разработки.

Взрывозащищенная система пожарообнаружения "Сигнал" предназначена для использования в средствах пожарной сигнализации, автоматических устройствах пожаротушения, а также может применяться для обеспечения искробезопасности цепей электроконтактных манометров, термометров и других приборов и изделий, имеющих переключающиеся контакты и работающих без использования электроэнергии.

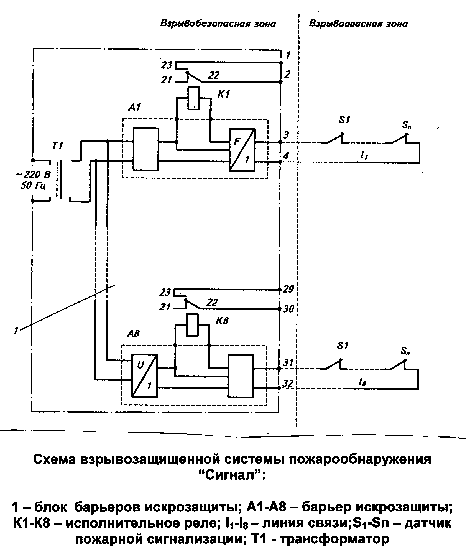

Система "Сигнал" (см.схему) состоит из блока барьеров искрозащиты и датчиков пожарной сигнализации (извещатели пожарные тепловые герконовые ИП-105-2/1).

Блок барьеров искрозащиты представляет собой токоограничительное устройство, являющееся разделительным элементом между искробезопасными и искроопасными цепями датчиков пожарной сигнализации.

Схема включает в себя 8 барьеров искрозащиты, собранных на платах.

Принцип работы барьера искрозащиты заключается в следующем.

В момент размыкания контактов датчиков пожарной сигнализации ИП-105-2/1 снимается напряжение с обмотки исполнительного реле типа РЭК-28, которое находится все время работы системы во включенном состоянии, контакты реле размыкаются и информация передается на пульт управления пожарной сигнализации или на устройство пожаротушения.
