Результат выполнения конструкторской разработки.

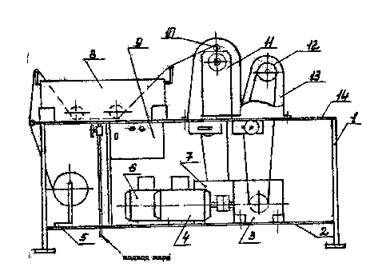

Состоит (см. рис.) из стола 1 разборной конструкции, нижней плиты 2, служащей для крепления кронштейна 5, электродвигателя 4 и редуктора 3, привода устройства перемотки 13, электродвигателя 6 и редуктора 7, привода устройства перемотки 13, электродвигателя 6 и редуктора 7, привода устройства формирования 11, верхней плиты 14, на которой устанавливается ванна 8 и крепятся устройство перемотки и устройство формирования с направляющим роликом 10, а также пульта управления 9.

Рис. Станок для пропитки шпагатов.

В ванну загружаются смазочные материалы, которые расплавляются до температуры 55…65 ⁰С паром, подводимым от цеховой магистрали и проходящим через двойное дно ванны.

На кронштейн надевают бобину из шпагата или шнура, предназначенного для пропитки.

Шпагат или шнур по роликам пропускают через ванну и далее через направляющий ролик на катушку 12.

При нажатии кнопки «пуск» одновременно включаются оба электродвигателя и через редукторы передают вращение на устройство перемотки и ходовой винт устройства формирования, причем электродвигатель устройства формирования работает в реверсивном режиме, т.е. направляющий ролик перемещает шпагат или шнур попеременно в одном и другом направлении на всю длину катушки. По окончании перемотки отключают электросеть и подачу пара.
