Результат выполнения научно-исследовательской работы.

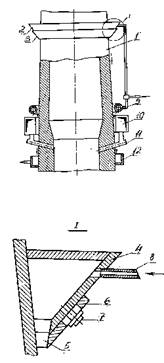

Устройство (рис.1) содержит верхний кольцевой коллектор (2) и регулируемую конусную заслонку 3. Коллектор выполнен в виде закрытой сверху конической воронки 4, размещенной с расположением нижнего края с зазором 5 относительно корпуса (1). Конусная заслонка выполнена из секций 6, закрепленных с помощью винтов 7 на внешней поверхности воронки с возможностью перемещения вдоль ее образующей для регулирования величины зазора.

Рис.1 Охладительное устройство.

Для подачи воды в коллектор к нему прикреплен трубопровод 8. Коллектор с заслонкой установлен в верхней части корпуса. Кроме того, устройство содержит нижний коллектор 9, предназначенный для направления воды на корпус вагранки в зоне расположения фурменного пояса 10 и фурм 11. Для сбора отработанной воды в нижней части вагранки установлен водосборник 12.

Устройство работает следующим образом.

Вода под давлением подается по трубопроводу в верхний и нижний коллекторы. Полость верхнего коллектора заполняется водой, которая через зазор направляется на корпус вагранки и стекает по нему сплошным равномерным потоком, охлаждая его и собирается в водосборник.

В водяной поток в зоне расположения фурм подается дополнительная порция холодной воды из нижнего коллектора с целью более интенсивного охлаждения этой зоны, так как она сильно перегревается, а вода, поступающая из верхнего коллектора, уже частично нагрелась.
