Результат выполнения конструкторской разработки.

При производстве и эксплуатации электрических машин и аппаратов (ЭМ и А) самые распространенные дефекты это межвитковые замыкания и обрывы в обмотках, определение которых является сложной технической задачей. Метод, основанный на измерении сопротивления обмоток на постоянном токе, может быть применен лишь при обнаружении обрывов. Абсолютные измерения индуктивного сопротивления либо добротности обмоток на переменном токе с использованием стандартных измерительных приборов и мостов предполагает высокую точность получения результатов в условиях межвитковых замыканий небольшой части обмотки.

Данный способ определения коротких замыканий и обрывов является относительным. Он основан на сравнении сигналов напряжения плеч делителя оборудованного полными сопротивлениями обмоток двух однотипных ЭМ и А, один из которых является образцовым, либо одинаковых обмоток в трехфазных ЭМ и А, одна или две из которых являются не дефектными.

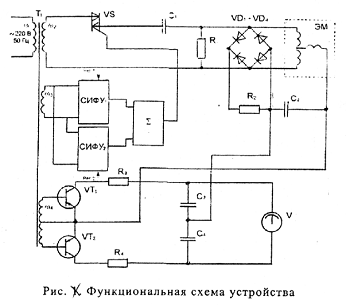

Генератора разнополярных импульсов на симистореvs1, дифференцирующей цепочкиr1c1, системы импульсно-фазового управления симистором СИФУ1, СИФУ2, схемы фиксации нулевого уровня напряженияvd1- vd4. r2. синхронного коммутатора vt1. vt2. интегрирующих цепейr3c3. r4c4 и регистрирующего стрелочного вольтметра с центральным расположением измерительного механизма. Генератор импульсов, совместно сдифференцирующей цепью, вырабатывает разнополярные импульсы испытательного напряжения 100 Гц, амплитуду которых можно изменять независимо, с целью устранения естественной несимметрии сопротивлений сравниваемых обмоток. Полезный сигнал с выхода делителя ЭМ и А, образованного двумя обмотками, поступает на вход синхронного коммутатора и интегрирующих цепей, с помощью которых осуществляется фиксация напряжений плеч делителя. При наличии разбаланса сопротивлений сравниваемых обмоток на выходе измерителя появляется сигнал.
