Номер 54-167-05 |
|
Наименование проекта Центрифуга ФГВ-1321У-02 |
|
Назначение Для обевоживания концентрата угля и антрацита класса 0-13 (25) |
|
Рекомендуемая область применения Углеобогатительные фабрики с мокрым процессом обогащения |
|

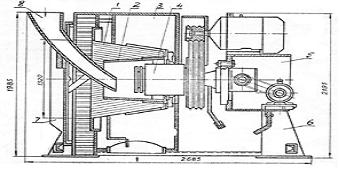

Описание Конструкция является результатом выполнения конструкторской разработки. Центрифуга (см. рис.) состоит из фильтрующего ротора 1, корпуса 3, привода вращения ротора и вибратора 4, загрузочного устройства 8, загрузочного конуса 2 и откидной крышки 7. Все узлы центрифуги смонтированы на траверсе 5. Траверса через систему упругих фундаментных амортизаторов опирается на опорные стойки, устанавливаемые на фундамент из швеллеров не менее №32. Смазка подшипников привода - циркуляционная под давлением. Уголь загружается в центрифугу, проходит по питающей течке и попадает на вращающийся загрузочный конус. Центробежной силой уголь отбрасывается к стенке конуса, равномерно распределяется и сбрасывается на ротор. Под действием осевых вибраций и составляющей центробежной силы уголь продвигается по наклонной стенке ротора к его широкой части. При этом под действием центробежной силы происходит отделение воды, которая, проходя через щели фильтрующего сита ротора, попадает в зону сбора фугата корпуса и удаляется из центрифуги. Обезвоженный уголь, разгружаясь через широкую часть ротора, отбрасывается к стенке конуса, попадает через нижнее окно корпуса в бункер и на транспортер.
Рисунок - Центрифуга ФГВ - 1321У-02 |
|
Преимущества перед известными аналогами Применение в конструкции центрифуги удлиненного ротора с увеличенной площадью фильтрующей поверхности позволяет снизить влажность обезвоженного угля на 1% |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Внедрение позволяет увеличить производительность труда в 2,5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 05.08.2005 |
