Инновации бизнесу. Агрегат насосный для сжиженного газа НСВГ

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

54-127-05

Наименование проекта

Агрегат насосный для сжиженного газа НСВГ

Назначение

Для перекачки сжиженных углеводородных газов (пропан-бутан и их смеси ) из стационарных и передвижных емкостей в наземные и подземные резервуары.

Рекомендуемая область применения

Предприятия, использующие сжиженные газы, а также газозаполнительные станции для заправки автомобильных и бытовых баллонов.

Описание

Конструкция является результатом выполнения конструкторской разработки.

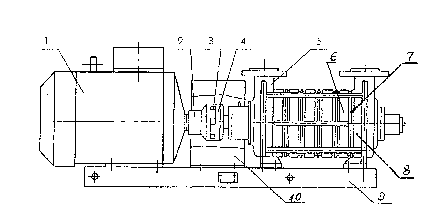

Агрегат состоит (см. рис.) из рамы 9, на которой установлен электродвигатель 1, насоса 5, соединенного с электродвигателем полумуфтами 2,4 и амортизатором 3, диска нагнетательного 6, диска всасывающего 7, корпуса всасывающего 8, а также кожуха 10.

Рис. Агрегат насосный для сжиженного газа НСВГ

При работе агрегата газ поступает во всасывающий корпус 8 насоса и далее через выхлопное окно всасывающего диска 7 в камеру первой ступени. При вращении рабочего колеса насоса газ, находящийся в лопастях рабочего колеса и в направляющем канале нагнетательного диска 6, совершает круговое движение и поступает из лопастей рабочего колеса в направляющий канал и из направляющего канала - в лопасти рабочего колеса следующей ступени.

Преимущества перед известными аналогами

Надежен в работе, обеспечивает большую пожаробезопасность.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Уменьшает вибрацию при перекачке газа в 1,5 раза и повышает производительность труда в 2 раза.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

01.11.2005
