Конструкция является результатом выполнения конструкторской разработки.

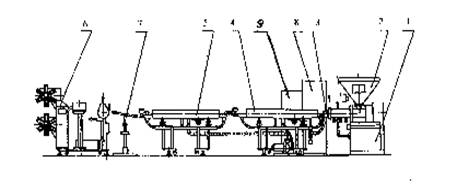

Линия (см. рис.) состоит из пресса червячного ЧП 45х25(1), напольного бункера 2, головки трубной 3, сушилки гранул СГ-100(9), ванны охлаждения вакуум-водяной 4, машины тянуще намоточной 6, ванны охлаждения водяной 5, приемного устройства 7, а также шкафа управления 8.

Рис. Линия для производства труб ЛТ 32-4/10

Гранулированный полиэтилен засыпается в напольный бункер, откуда транспортируется через сушилку в загрузочную воронку червячного пресса. Далее материал поступает в цилиндр пресса, где расплавляется до однородного расплава и выдавливается через формующее отверстие головки пресса. Затем заготовка трубы поступает в калибр, расположенный в ванне охлаждения вакуум-водяной, где калибруется и охлаждается.

Окончательное охлаждение труб происходит в водяной ванне охлаждения. Далее труба поступает в тянущую машину, которая протягивает ее с заданной скоростью и подает на машину для резки, где труба режется на отрезки определенной длины. Отрезки трубы по транспортеру поступают на лоток приемного устройства.
