Описание к № ИЛ 54-120-05

Конструкция является результатом выполнения конструкторской разработки.

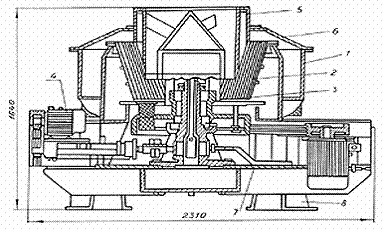

Центрифуга состоит (см. рис.) из корпуса 1, совмещенного с приемником фильтрата, фильтрующего ротора 2, главного привода 3 и привода вибратора 4, загрузочного устройства 5, крышки 6.

Центрифуга ФВВ 1001У-03

Все узлы центрифуги смонтированы на раме 7. Рама через упругие амортизаторы опирается на опорные стойки 8, устанавливаемые непосредственно на несущие перекрытия здания.

Стружка непрерывно подается в центрифугу через кольцевую щель загрузочного устройства. Смазочно-охлаждающая (СОЖ) на поверхности стружки подогревается до температуры (+40єС) за счет подачи горячего воздуха в полость загрузочного устройства. Далее стружка попадает на дно фильтрующего ротора. Центробежной силой стружка отбрасывается к стенке ротора с фильтрующим щелевым ситом и под действием осевых вибраций и составляющей центробежной силы продвигается вверх по наклонной стенке ротора. Под действием центробежной силы происходит отделение СОЖ, которая, проходя через щели сита ротора, попадает в приемник фильтрата и удаляется из центрифуги. Отделенная от СОЖ стружка, разгружается через верхнюю кромку ротора, отбрасывается к стенкам крышки и наружного корпуса и, двигаясь по наклонной винтовой поверхности корпуса, через выходной штуцер удаляется из центрифуги в бункер-накопитель или на транспортер.
