Номер

54-118-05

Наименование проекта

Устройство для обработки отливок от окалины

Назначение

Для очистки наружной поверхности небольших отливок от окалины, формовочной земли.

Рекомендуемая область применения

Литейное производство.

Описание

Результат выполнения научно-исследовательской работы.

Состоит (см. рис.) из двух поверхностей 1 сложной формы, соединенных между собой по окружности, к торцам постепенно принимающая форму овоида; обечайки, закрытой с боков литыми торцами 2, которые представляют собой сочленение полуокружности цилиндрической части обечайки с параболой, т.е. имеют форму овоида. Устройство вращается на цапфах 3. Подвергаемые очистке отливки вместе со звездочками из белого чугуна загружаются в окно 5 камеры 4.

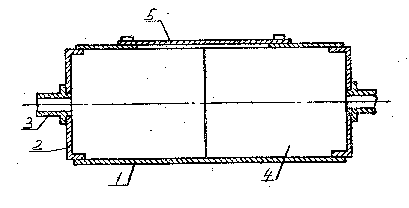

Рис. Устройство для обработки отливок. Общий вид.

При вращении камеры устройства отливки и звездочки совершают сложное движение: они вращаются не только радиально, но и перекатываются из одной половины в другую. Падая из широкой части устройства в сужающуюся отливки более интенсивно трутся друг о друга и со звездочками. Отливки при вращении то как бы спрессовываются, то рассыпаются.

Такое попеременное изменение объема деталями способствует интенсивной их очистке.

Преимущества перед известными аналогами

Простота изготовления, удобство в эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Обеспечивается интенсивность процесса обработки, в 2 раза увеличивается производительность труда.

Возможность передачи за рубеж

За рубеж не передаётся
