Результат выполнения научно-исследовательской работы.

Состоит из (см. рис.) из сварного корпуса 1, крышки 2, в которой смонтировано устройство 3 для загрузки сухой огнеупорной массы, шнека 4, вал 5 которого смонтирован на конических подшипниках 6. Для предохранения последних от попадания пыли, они снабжены сальниковыми уплотнениями 7 и пылезащитной шайбой 8.

Подшипники закреплены во втулке 9, жестко соединенной с корпусом.

В полсть шнека подается воздух через воздухосъемник 10 и патрубок 11.

За пределами корпуса на валу шнека закреплено червячное колесо 12, соединенное с червяком 13, смонтированным на валу 14 электродвигателя 15.

Шнек помещен в трубу - направляющую 16 с отверстием 17 для подачи сухой массы, один конец которой соединен со втулкой, а на другом имеется резьба для соединения со смесительной аэрокамерой 18. Последняя выполнена из трубы 19 и патрубка 20 различных диаметров. Труба сплюснута в одном направлении, расширена в другом и образует на одном конце прямоугольную щель 21. К патрубку с одной стороны подсоединяется труба 22, на входе которой посредством тройника 23 подсоединяется вертикальная труба 24, оканчивающаяся клапаном 25, поддерживающим давление внутри корпуса и срабатывающим при повышении давления, т.е. при закупорке шланга 26 перед соплом-распылителем 27.

Давление в корпусе регистрируется манометром 28.

Для быстрого снижения давления внутри корпуса имеется спускной кран 29. Бункер устанавливается на подвижную опору 30.

Установка работает следующим образом. Сухую огнеупорную массу загружают в корпус, а затем с помощью шнека она поступает в смесительную аэрокамеру. В аэрокамере происходит аэрирование частиц смеси и подача взвешенной массы по шлангу и распылителю к торкретируемой поверхности.

Наличие отверстия в шнеке, по которому подводится воздух к расширяющейся части, имеет важное значение. Воздух в этом случае подводится непосредственно в центральную часть потока порошка из шнека, что приводит к равномерному распределению его по сечению смесительной камеры, в связи с чем достигается максимальное распределение порошка в воздушном потоке.

Кроме того, наличие расширяющегося сопла на конце шнека приводит к образованию вихревых потоков воздуха, направленных непосредственно в объем порошков, нагнетаемых лопастями шнека по краям направляющей трубы.

Вихревые токи воздуха захватывают огнеупорные порошки, перемешивают их и подают в сопло выдачи, на выходе которого увлажняются водой, поступающей в сопло через патрубок 31.

Торкрет-аппарат может работать и при условии, когда воздух подается только в полый шнек. В этом случае кран подачи воздуха в патрубок 22 перекрывают.

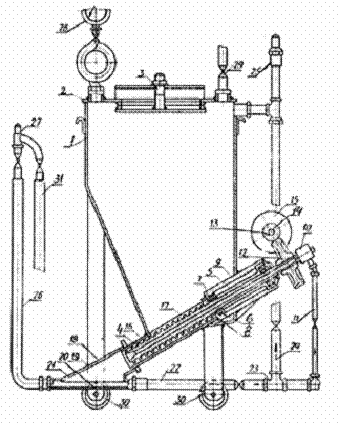

Рисунок - Устройство для торкретирования футеровки.
