Результат выполнения конструкторской разработки

ППП реализован средствами системыmatlab6.0.0.88 и позволяет в диалоговом режиме проводить анализ, как структур измерительных цепей, так и алгоритмов обработки данных с использованием средств графического интерфейса пользователя (gui) на базе встроенных пакетовsimulinkиpowersystemblockset, и содержит 2 библиотеки моделей:

1-я библиотека программ содержит модели ПАСИ, которые позволяют исследовать статистические погрешности и переходные процессы, обусловленные изменениями частоты активного синусоидального воздействия и переключениями значений опорных элементов. При этом предлагается ряд базовых моделей выполненных средствами визуально-ориентированного программирования. На рис.1 приведен пример программы моделирования для исследования переходных процессов при измерении частоты активного синусоидального воздействия. Содержание основных компонентов модели следует из их названий. Компонентаcvsпредставляет собой управляемый источник напряжения -controlledvoltagesource. Подсистемаfazometrвыполнена на базе стандартной компонентыfourier, из которой удалены блоки вычисления амплитуды входного сигнала и добавлен входcontrol, управляющий частотой на которой измеряется фаза.

2-я библиотека программ, предназначена для исследования переходных процессов при изменениях во времени параметров измерительной цепи. Например, на рис.2 показана модель, учитывающая синусоидальные вариации сопротивленияrxпутем применения подсистемыrvar(см. рис 3).

Функциональное назначение компонент подсистемыrvarясно из рассмотрения подписей и пиктограмм. Введение в схему сопротивленияr(со значением порядка 1 м Ом) обеспечивает устойчивость работы модели, не оказывая существенного влияния на точность моделирования.

Диалоговая система сопровождается методическими указаниями по ее применению. При этом на уровне макромоделей имеется возможность исследовать метрологические характеристики (статические и динамические) рассматриваемых структур ПАСИ.

Система может быть установлена на любомibm-совместимом компьютере, который позволяет работать с пакетомmatlab6.0

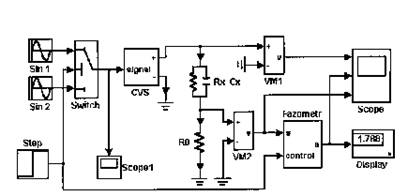

Рис. 1 Пример программы моделирования исследования переходных процессов при изменении частоты активного синусоидального воздействия.

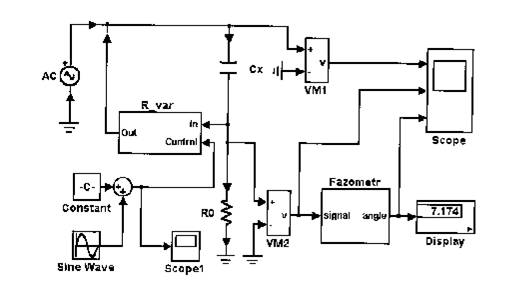

Рис. 2. Модель, учитывающая синусоидальные вариации сопротивленияrx

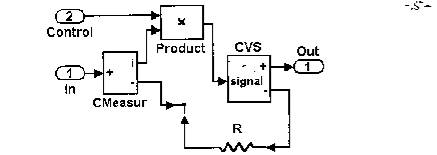

Рис. 3. Применение подосистемыrvar.
