Результат выполнения конструкторской разработки.

Разработка относится к сельскому хо­зяйству, а именно - к гидропонным установ­кам.

Цель разработки - повышение произ­водительности и снижение удельных энер­гозатрат на единицу продукции.

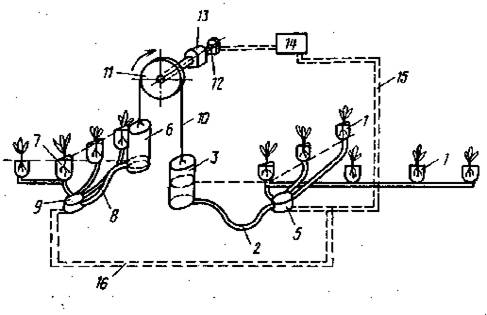

На чертеже изображена установка длягидропонного выращивания растений.

Установка включает вегетационные со­суды для растений 1, соединенные гибкимшлангом 2 с емкостью 3 для питательнойсреды, установленную с возможностью воз­вратно-поступательного перемещения ввертикальной плоскости, снабженную при­ водом 4 и систему трубопроводов 5, связывающих сосуды 1 и емкость 3 для подвода питательной среды в сосуды. Установкаснабжена дополнительной второй емкостью6 для питательной среды, выполненной иустановленной аналогично емкости 3 и под­ключенной к части вегетационных сосудов 7 с помощью гибких шлангов 8, системы тру­ бопроводов 9; при этом емкости 3 и 6 соединены с приводом 4 посредствомтроса-подвески 10 блока 11 через вал 12,та к же с реверсивным ходом 13 для периоди­ческого и попеременного подъема-опускания емкостей 3 и 6. Установка снабженасистемой 14 программного обеспечения пи­тания растений, связанную с приводом 4 исосудами 1 и 7 соответственно посредст­вом распределителей 15 и 16.

Установка для гидропонного выращива­ния растений работает следующим обра­зом. Черенки растений фиксируются ввегетационных сосудах 1 и 7. Емкости 3 и 6заполняются питательным раствором доуровня, обеспечивающим затопление кор­невой системы растений.

Система 14 программного обеспеченияс помощью привода 4 с реверсивным ходом13 обеспечивает движение блока 11, что из­меняет уровень питательного раствора в ем­костях 3 и 6 и, таким образом, посредствомраспределителей 15 и 16, попеременнуюподачу питательного раствора к вегетацион­ным сосудам 1 и 7, обеспечивая требуемый режим питания растений, например: подачапитательного раствора в течение 5 мин, по­следующий слив - 5 мин, выдержка без пи­тательного раствора (воздушный режим питания) - 30 мин.

Циклы повторяются с последовательным чередованием режимов питания в, сосу­дах 1 и 7 до созревания растений.

Предлагаемая установка обеспечиваетпри гидропонном выращивании растенийвысокую производительность и минимальные энергетические затраты.
