Результат выполнения конструкторской разработки.

Хлораторная предназначена для обеззараживания питьевой воды из артскважин в сельской местности.

Обеззараживание воды производится по безопасной технологии с помощью раствора гипохлорида натрия марки "А" ГОСТ 11-86-76.

В хлораторной установлены две линии обеззараживания воды, одна из которых - резервная.

Производительность хлораторной от 10 до 150 тыс м ³ в сутки.

Концентрированный раствор гипохлорита натрия с содержанием активного хлора 190 г/л доставляется в автоцистернах к хлораторной и самотеком сливается через люк в полиэтиленовые емкости.

Из емкости концентрированный раствор через кран сливается в необходимом количестве в емкость для приготовления рабочего 2% раствора. В эту же емкость подается вода, и все перемешивается специальным устройством.

Рабочий раствор с помощью дозировочного агрегата подается в определенной дозе в трубопровод воды для ее обеззараживания.

Величина дозы раствора гипохлорита натрия определяется показаниями расходомера, установленного на водопроводе.

Контроль остаточного растворимого хлора в воде (0,85 или 1,2 мг/л) производится специальным датчиком, установленным на выходном напорном коллекторе водозаборного узла.

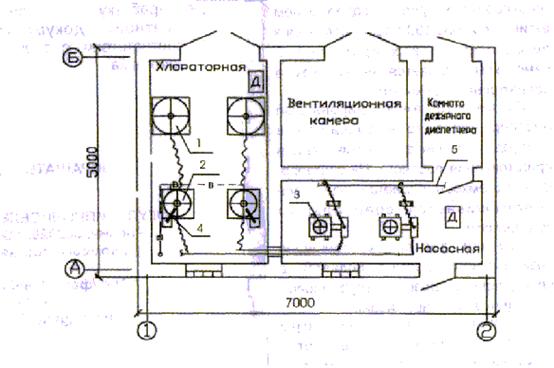

ЭКСПЛИКАЦИЯ

1. Емкость для концентрированного раствора.

2. Емкость для рабочего раствора.

3. Насос дозировочный.

4. Перемешивающее устройство.

5. Трубопровод питьевой воды.
