Номер

53-057-05

Наименование проекта

Образец для испытания материалов зубчатых передач на контактную выносливость

Назначение

Для повышения достоверности результатов

Рекомендуемая область применения

Испытание материалов

Описание

Результат выполнения научно-исследовательской работы.

Разработка относится к испытаниям материалов и, в частности, материалов зубчатых передач на контактную выносливость.

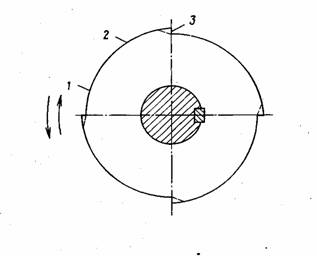

На чертеже представлен образец для испытания на контактную выносливость.

Образец выполнен в виде ролика, у которого рабочая поверхность состоит из равных сегментов, каждый из которых состоит из двух сопряженных участков 1 и 2. Участок 1 имеет постоянный радиус. Переход от участка 2 к участку 1 в пределах каждого сегмента выполнен в виде уступа 3. Последний может быть выполнен наклонным (штриховая линия на чертеже).

Испытание материала образца на контактную выносливость осуществляют в паре со вторым образцом, в качестве которого используют, например, ролик с цилиндрической рабочей поверхностью. На участке 1 моделируется динамическая нагрузка, соответствующая срединному удару в зубчатой передаче, на участке 2 - кромочному удару. Образец при этом имеет различное направление вращения.

Результат: повышение достоверности испытания материалов зубчатых передач за счет моделирования динамической нагрузки.
