Результат выполнения конструкторской разработки

Моечная жидкость или, в отработанном виде - сточная вода характеризуется высочайшей степенью агрегативной стойкости и, соответственно, кинетической (отстаиванию). Наличие ПАВ (моечного средства) в воде и поступление от мойки смытых нефтепродуктов, нагара (сажи) и механических примесей преимущественно в замасленном состоянии образуют полидисперсную гетерогенную жидкость эмульсионно-суспензионного типа.

Технология очистки - физико-химическая (реагентная), с предварительной механической очисткой от грубо - дисперсных примесей (ГДП).

Жидкость (в дальнейшем - сточная вода) очищается от нефтепродуктов и механических примесей до Норм возврата ее на узел мойки. Моющее средство, ингибитор коррозии, находящиеся в сточной воде в растворенном состоянии, частично сохраняются. Поэтому повторная их дозировка может быть несколько снижена.

Техника (конструкция) - блочно-модульная, полной заводской готовности.

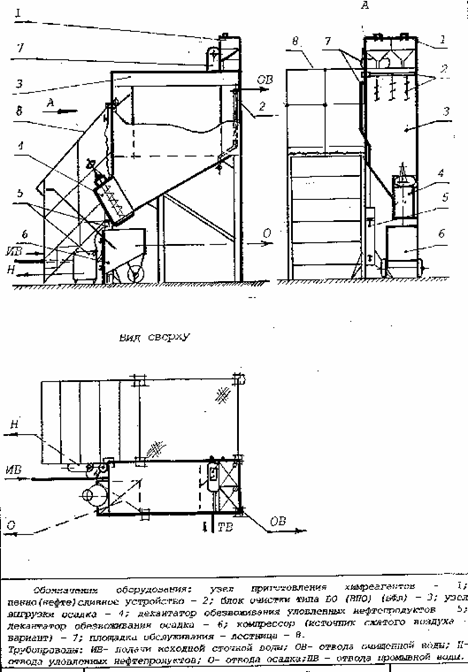

Установка включает:

- модуль механической очистки при наличии ГДП (на рисунке не показан);

- узел приготовления химреагентов типа УХР - 1;

- пенно (нефте) сливное устройство - 2;

- блок очистки типа БО (БФЛ) - 3;

- узел выгрузки осадка типа УВО - 4;

- декантатор обезвоживания уловленных нефтепродуктов типа ДН - 5;

- декантатор обезвоживания осадка типа ДО - 6;

- компрессор (источник сжатого воздуха - вариант) - 7;

- площадка обслуживания - лестница - 8.

Установка принимает сток либо непосредственно от моечной машины, либо через промежуточную емкость. В последнем случае емкость может быть оборудована погружным насосом и нефтесборным (пленки) устройством.

Установка работает следующим образом.

В зависимости от режима работы моечного оборудования, моечных машин, а также объема промежуточной емкости и насоса в ней соответственно работает установка очистки моечного стока:

- периодически - в конце смены и в ночное время - отстаивание; утром и в течение первой смены - последовательная выгрузка декантированных продуктов: нефтепродуктов, воды и осадка;

- постоянно - при трехсменной работе моечных машин, с выгрузкой нефтепродуктов и осадка по мере накопления и отводом очищенной воды постоянно.

Первично на чистой технической воде или водопроводной воде в узле 1 готовятся раствор коагулянта и раствор флокулянта. Также чистой технической водой заполняется блок очистки 3. Включается компрессор 7 или открывается игольчатый кран подачи воздуха в систему аэрации и смешения реагентов от источника сжатого воздуха предприятия. Далее, сточная вода самотеком или с помощью погружного насоса подается в блок 3. Сточная вода постепенно вытесняет чистую техническую. Сточная вода флотируется, перемешивается. Подаются растворы химреагентов согласно инструкции. По истечении около 30 минут (уточняется пуско-наладочными работами) компрессор выключается. Вода отстаивается в течение 180 минут (3-х часов) - также это время уточняется. В результате происходит четкое расслоение на три слоя:

- верхний - нефтепродукты в виде флотопены;

- средний - очищенная вода;

- нижний - осадок в жидко-текучем состоянии.

Слои отводятся раздельно на утилизацию. Сначала верхний слой - нефтепродукты с помощью узла 2 сливаются в декантатор 5. Из декантатора 5 после расслаивания на воду и чистый нефтепродукт первая возвращается в емкость очищенной воды или в моечную машину, а нефтепродукт сливается в канистру и подлежит утилизации. Затем сливается слой очищенной воды также или в емкость для ее сбора, или непосредственно в моечную машину. Последним, с помощью устройства выгрузки 4 в жидко-текучем состоянии выгружается осадок в декантатор 6 ,где обезвоживается. При необходимости для окончательной сушки осадка возможно использовать вязаные полупроницаемые полипропиленовые мешки. Декантированная вода отводится в канализацию, а подсушенный осадок утилизируется.

Класс токсичности уловленных нефтепродуктов и подсушенного осадка устанавливается отбором проб по мере фактического их накопления при пуско-наладочных работах.

Объем воды в водооборотной системе постоянен. Потери ее компенсируются подпиткой свежей технической или очищенной водой поверхностного стока.
