Результат выполнения конструкторской разработки.

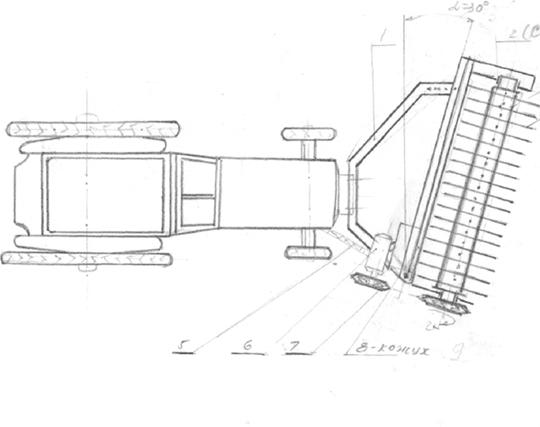

Косилка с гибкими рабочими органом состоит из следующих частей: рама (1), подвижной узел (2), вал рабочего органа (3), гибкие рабочие органы (хлысты) (4), соединительные шланги (5), гидромотор (6), цепная передача (7), защитный кожух (8).

Рама (1) косилки представляет собой сварную асимметрическую конструкцию, которая состоит из уголков и крепится к раме трактора МТЗ-82. В кронштейнах рамы на радиальных подшипниках установлен вал (3) с гибкими рабочими органами. Кронштейны могут менять угол поворота рабочего органа относительно рамы при помощи оси (9). Это необходимо для того, чтобы менять размер измельчения сорных растений.

Гибкие рабочие органы (4) пропущены через полный вал по спирали или взаимно перпендикулярно и зафиксированы на валу. Рабочие органы представляют собой стальные канаты необходимой длины, которая зависит от высоты сорняков.

Вращение вала осуществляется гидромотором (6) через цепную передачу (7).Гидромотор подключен к гидросистеме трактора МТЗ-82. Работа ко­силки происходит следующим образом.

Трактор с косилкой выходит на исходную позицию. Устанавливает высоту рабочих органов и угол поворота таким образом, чтобы стальные канаты, достигали до поверхности почвы, включается гидропривод и вал вместе с гибкими органами начинает вращаться. Сорняки срезаются то основания если даже поверхность почвы неровная за счет гибкости стальных рабочих органов.

Кинематическая схема косилки гибким рабочим органом.
