Разработка является результатом научно-исследовательской работы.

Предлагаемая полезная модель относится к сельскохозяйственному

машиностроению, в частности к машинам для посева зерновых культур.

Недостатком существующих сошников является то, что их конструкция не предусматривает равномерного распределения семян зерновых культур по дну бороздки. Также эти сошники не имеют регулировки по глубине сева семян.

Задачей предлагаемого технического решения является обеспечение равномерного распределения семян зерновых культур по дну бороздки, с возможностью регулирования глубины сева семян.

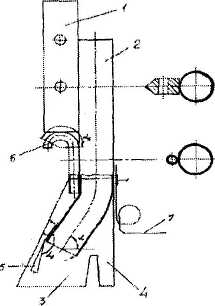

Анкерный сошник содержит стойку 1, к которой прикреплен семяпровод 2, нижний конец которого загнут к стойке на угол а не более 45° к нижнему концу которого прикреплены щеки 3 с отвальчиками 4. Под семяпроводом установлена отражательная пластина 5, выполненная в виде треугольного желоба, центральная часть которого представляет собой равнобедренный треугольник, вершина которого направлена вниз, а боковые стороны загнуты по линии катетов на угол он от 35 до 50°, крепежная пластина загнута и жестко закреплена в нижней части семяпровода под углом а ₂ от 115 до 130°. В нижней части семяпровода жестко закреплен «дыхательный» канал 6, выполненный из трубки, верхний конец которой загнут на угол аз не менее 140 , а нижний конец расположен в подщечном пространстве и жестко закреплен на семяпроводе. Анкерный сошник снабжен пружинными уплотнителями 7, жестко закрепленными, с возможностью перемещения в нижней части семяпровода.

Анкерный сошник работает следующим образом. При движении по полю анкерный сошник раздвигает верхний слой почвы сдвигая ее в стороны. Щеки 3 сошника ограничивают осыпание почвы в бороздку. Семена высеваемой зерновой культуры через семяпровод 2 скатывается на отражательную пластину 5, установленную по центру семяпровода и засевают дно бороздки. Отвальчики 4 подрезают боковые стенки бороздки засыпая семена зерновых культур влажным слоем почвы нижнего горизонта. Сухой слой почвы верхнего горизонта произвольно осыпается за срезами щек сошника. Идущие следом, регулируемые по высоте в зависимости от типа почвы пружинные уплотнители 7 обеспечивают заданную глубину заделки семян зерновых культур и уплотняют почву над семенами. «Дыхательный» канал 6 нивелирует давление в подщечном пространстве с атмосферным, что позволяет семенам зерновых культур равномерно поступать по семяпроводу 2 в подщечное пространство.
