Разработка является результатом научно-исследовательской работы.

Предлагаемая полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для посева зерновых, бобовых и мелкосеменных культур.

Недостатком этой сеялки является то, что механизм навески сошника не может обеспечить требуемую равномерность глубины заделки семян при работе с сошниками различной конструкции без необходимости замены поводка.

Задачей предлагаемого технического решения является повышение стабильности хода по глубине при работе с различными сошниками, а также регулировки угла вхождения в почву анкерных и лаповых сошников.

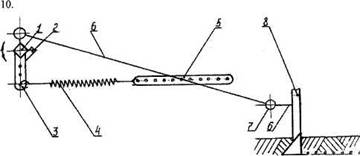

Механизм содержит брус 1 рамы сеялки, упор 2, установленный на брусья 1, кронштейн 3 с отверстиями для фиксирования одного конца пружины 4 растяжения, второй конец которой закреплен в отверстиях планки 5, которая связана с поводком 6 состоящим из двух частей соединенных между собой храповым шарниром 7 несущим на свободном конце сошник 8, другой конец поводка шарнирно закреплен на раме сеялки.

Механизм навески сошника работает следующим образом. При повороте бруса 1 после выбора зазора между упором 2 и поводком 6 осуществляется выглубления сошника 8 из почвы и его перевод в транспортное положение. Переставляя конец пружины 4 в соответствующее отверстие кронштейна 3, обеспечивают требуемую величину жесткости подвески. Перестановкой конца пружины в отверстиях планки 5 обеспечивается изменение регулировки заглубления, то есть глубины хода сошника. Ослабляя гайки на оси храпового шарнира и переставляя зубцы последнего в соответствующее положение регулируют угол вхождения в почву анкерных и лаповых сошников, а также создается возможность крепления различных по конструкции сошников.
