Результат выполнения научно-исследовательской работы.

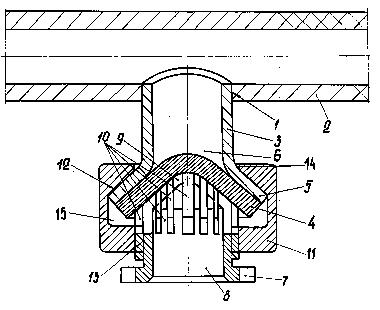

Капельница содержит смонтированный в отверстии 1 (см. рисунок) трубопровода 2 ниппель З с пористым элементом 4 в входной части 5 канала 6. Пористый элемент 4 выполнен их газонаполненного пластика, например полиуретана. Пористый элемент 4 в исходном положении имеет форму плоского диска. Регулирующий элемент 7 на конце ниппеля 3 представлен в виде полого винта 8 с конусом 9 на вершине. На вершине конуса 9 и в теле винта 8 выполнены радиальные прорези 10. Винт 8 установлен в гайке 11 с конусной плоскостью 12. Конусности вершины винта 8 и полости гайки 11 выполнены равными. Конус 9 на вершине полого винта 8 сопряжен через пористый элемент 4 с выходной частью 5 канала 6 и конусной плоскостью 12 гайки 11. Винт 8 с гайкой 11 сопряжен резьбовым участком 13.

Перед началом работы трубопровод 2 с бобины разматывают и укладывают на орошаемый участок. На выходную часть 5 ниппеля 3 благодаря отверстию 14 вводят гайку 11. Далее винт 8 ввинчивают в резьбовой участок 13 гайки 11. Конусом 9 на вершине винта 8 выходную часть 5 канала 6 развальцовывают, прижимая к конической полости 12 гайки 11. Затем винт 8 вывинчивают из гайки 11. Через резьбовое отверстие в гайке 11 вводят в цилиндрическую полость 15 гайки 11 пористый элемент 4 (диск из поролона). Далее повторно ввинчивают винт 8 в резьбовой участок 13 гайки 11. Конусом 9 плоский диск пористого элемента 4 прижимают к выходной части 5 канала 6. Капельница готова к работе.

Капельница функционирует следующим образом. При установившемся режиме оросительная вода из трубопровода 2 через канал 6 ниппеля 3 поступает на поверхность пористого элемента 4. Проникая через микропоры газонакопительного пластика пористого элемента 4 вода пронизывает толщину поролона и поступает в радиальные каналы 10. Из радиальных каналов 10 вода проникает в полость винта 8 и в виде капель падает на орошаемый участок. Капельница функционирует в любом положении ниппеля 3. Зафиксировав положение винта 8 в гайке 11 путем инструментального замера вылитой воды в установленную емкость и размера времени определяют расход (л/ч) капельницы. По эталонной капельнице настраивают другие капельницы, распределенные по длине трубопровода 2 в ниппелях 3. По окончании сезона полива элементы 4 удаляют из полости 15, а винт 9 закручивают до упора в выходную часть 5 ниппеля 3. Далее трубопровод 2 сматывают на цилиндрическую бобину и хранят в складском помещении до следующего поливного сезона. Капельницы не мешают уборке трубопровода.

Зарегистрировано в Федеральном институте промышленной собственности.

№2005512533 (0286830 от 10.08.2005 г.
