Номер 51-122-05 |
|||
Наименование проекта Шаровой клапан-водовыпуск |
|||
Назначение Порционная регулируемая подача воды в зону корневой системы растений. |
|||
Рекомендуемая область применения Системы капельного орошения. |
|||

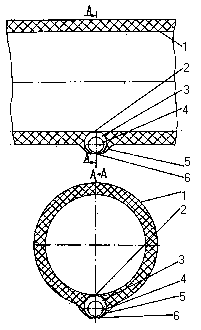

Описание Результат выполнения научно-исследовательской работы. Водовыпуск размещается в отверстии магистрального поливного трубопровода 1 (см. рисунок) и имеет отверстие 2, соединяющее внутреннюю поверхность трубопровода 1 со сферическим гнездом 3, в котором размещена вставка 4 из эластичного материала, выполненная шарообразной и имеет диаметр, обеспечивающий возможность перекрытия отверстия 2. Наружная поверхность сферического гнезда 3 представляет собой полусферический выступ 5, который имеет водовыпускное отверстие 6, перекрываемое вставкой 4. Поливной трубопровод с капельными водовыпусками изготавливается следующим образом. Вначале выполняется магистральная часть со сферическими гнездами 3, выполненными через заданные расстояния, равное шагу посадки сельскохозяйственных растений. Эластичные вставки 4, изготавливаются отдельно и устанавливаются в гнезда 3 через отверстие 6. Собранный таким образом магистральный трубопровод наматывается на катушку и устанавливается на посевной или посадочный агрегат. При движении агрегата во время посева (посадки) магистральный трубопровод 1 разматывается и укладывается :на поверхность почвы, при этом капельные< водовыпуски="" располагаются="" в="" районе="" высеянных="" семян="" культурных=""> Капельный водовыпуск работает следующим образом. При движении воды по магистральному трубопроводу 1 она заполняет гнезда 3 через отверстия 2, вставки 4, находящиеся в гнездах 3 всплывают и вода через отверстия 6 подается в корнеобитаемый слой почвы зоны гнезд растений. При большом напоре в магистральном трубопроводе 1 вставка 4 прижимается к отверстию 6 и расход воды через капельный водовыпуск уменьшается. В конце магистрального трубопровода из-за потерь по длине и местных давление в трубопроводе уменьшается, и вставка 4 всплывает, открывая отверстие 6, что приводит к увеличению расхода через капельный водовыпуск. Таким образом, расходы через капельные водовыпуски по длине магистрального трубопровода1р будет регулироваться автоматически напором в трубопроводе и будет оставаться одинаковыми по всей длине. Зарегистрировано в Федеральном институте промышленной собственности. №2005122349/12(025191) от 14.07.2005 г. Положительный результат формальной экспертизы заявки на изобретение от 12.08.05. |
|||
Преимущества перед известными аналогами Простота конструкции, надежность работы, возможность регулируемой подвчи воды, автоматизация работы, простота изготовления. |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Экономия оросительной воды до 40%, снижение эксплуатационных затрат на 30%, повышение урожайности с.-х культур на 35%, увеличение уровня механизации до 90%. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 17.11.2005 |
