Результат выполнения научно-исследовательской работы.

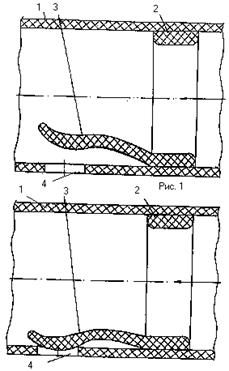

Капельные водовыпуски размещаются в отверстии трубопровода 1 (см. рисунки) и включают цилиндрическую вставку 2, зафиксированную во внутренней полости трубопровода при его изготовлении. В нижней части вставки 2 предусмотрен клапан 3. Вставка 2 зафиксирована в трубопроводе таким образом, чтобы привалочная полусферическая поверхность клапана 3 располагалась над водовыпускным отверстием 4 в стенке трубопровода. В свободном состоянии (рис. 1) клапан 3 приподнят и внутренняя полость трубопровода соединена с атмосферой. Поливной трубопровод с капельными водовыпусками укладывается на катушку, а катушки устанавливаются на посевной или посадочный агрегат, при этом расстояния между отверстиями 4 должны быть равны шагу посева (посадки) сельскохозяйственных культур. Посевной агрегат с катушками поливных трубопроводов выезжает в поле и производит одновременно посев и раскладку поливных трубопроводов 1. После раскладки поливные трубопроводы 1 подключаются к магистральному трубопроводу и система капельного орошения готова к поливу. При подключении поливных трубопроводов к напорной линии вода движется по направлению, показанному стрелкой на рисунках, при этом величина открытия клапана 3 зависит от давления в трубопроводе 1. В начале трубопровода это давление будет повышенным и клапан 3 более плотно прилегает к отверстию 4, уменьшая его живое сечение.

Расход через водовыпускное отверстии 4 определяется по уравнению:

,

где - коэффициент расхода; - живое сечение потока; - ускорение свободного падения; - напор в трубопроводе.

Анализ уравнения показывает, что изменение живого сеченияwпри изменении напора Н позволяет получать одинаковый расход водовыпусками по всей длине трубопровода 1. После завершения поливного сезона трубопровод сматывается на катушки механизированным способом, что обеспечивает комплексную механизацию укладки и раскладки трубопровода при эксплуатации, что позволяет значительно снизить трудовые затраты и повысить производительность труда.

Зарегистрировано в Федеральном институте промышленной собственности.

Положительный результат формальной экспертизы заявки на изобретение.

Рис. 2
