Наименование проекта Поливный трубопровод систем капельного орошения |
||||||
Назначение Полив сельскохозяйственных культур капельным способом с помощью гибких поливных трубопроводов. |
||||||
Рекомендуемая область применения Сельскохозяйственная мелиорация - капельное орошение. |
||||||

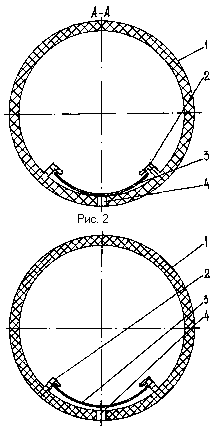

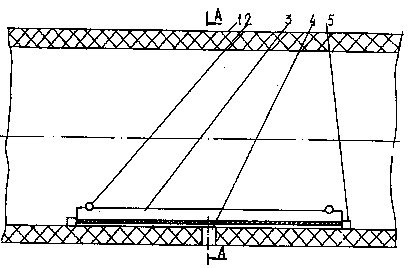

Описание Результат выполнения научно-исследовательской работы. Поливной трубопровод имеет замкнутую по контуру стенку 1, (см. рисунки) в нижней и внутренней части которой выполнены ограничительные упоры 2 для фиксации регулирующей шагренированной вставки 3 в вертикальной плоскости, под которой выполнено водовыпускное отверстие 4. Шагренирование вставки 3 произведено со стороны водовыпускного отверстия 4. Вставка 3 зафиксирована от смещения в горизонтальной плоскости упорами 5. Положение вставки 3 относительно водовыпускного отверстия 4 зависит от давления воды внутри поливного трубопровода 1. Поливной трубопровод систем капельного орошения работает следующим образом. В начале поливного трубопровода 1 давление во внутренней полости повышенное, поэтому шагренированная вставка 3 плотно прижимается к внутренней поверхности трубы 1, при этом перекрывается водовыпускное отверстие 4, а подача воды к водовыпускному отверстию 4 обеспечивается через канавки шагренирования (рис. 2). При движении потока воды происходят потери напора по длинеh1, которые определяются по уравнению: и местные потериhмопределяемые по уравнению: (стр. 87, Богомолов А.И., Михайлов К.А. Гидравлика, учебник для вузов. Изд. 2 перераб. и доп. М, Стройиздат, 1972. 648с.) гдеl- коэффициент Дарси;l- длина трубопровода;d- диаметр трубопровода; v - скорость движения g- ускорение свободного падения;l- коэффициент местного сопротивления. Из уравнения можно сделать вывод, что с увеличением длины трубопровода напор будет уменьшаться, а зазор между шегренированной вставкой 3 и внутренней стенкой трубопровода увеличиваться. Таким образом обеспечивается равномерная подача воды через водовыпускные отверстия 4 по всей длине трубопровода. Зарегистрировано в Федеральном институте промышленной собственности. №2005128432/12 (031912) от 12.09.2005 г. Приоритетная справка ФИПС заявки на изобретение от 13.09.2005 г. Рис. 1 Рис. 3 |
||||||
Преимущества перед известными аналогами Простота конструкции, надежность работы, низкая стоимость, возможность комплексной механизации. |
||||||
Стадия освоения Внедрено в производство |
||||||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
||||||
Технико-экономический эффект Снижение эксплуатационных затрат на 40%, повышение уровня механизации до 90%, уменьшение потерь воды до 40%, повышение урожайности на 30%. |
||||||
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
