Результат выполнения научно-исследовательской работы.

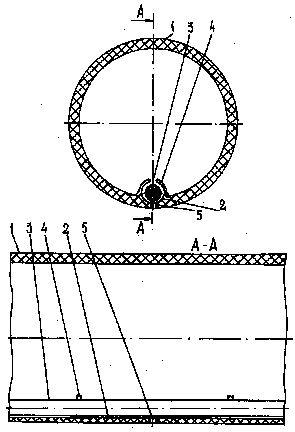

Водовыпуски размещены в стенке поливного трубопровода 1 (см. рисунок) и представляют собой канавку 2, в которой уложен канат 3 из эластичного материала, зафиксированный в канавке ушками 4. По длине трубопровода 1 под канатом 3 выполнены через заданное расстояние равное шагу посева (посадки) водовыпускные отверстия 5. Канавки 2 и ушки 4 образуют кольцевое пространство, обеспечивающее возможность перемещения каната 3 в вертикальной плоскости и предотвращающее выпадение каната 3 из канавки 2. Диаметр кольцевого пространства, образованного канавкой 2 и ушками 4 в 1,5 раза больше диаметра каната 3, что обеспечивает возможность его перемещения в вертикальной плоскости и регулирования расхода воды через водовыпускное отверстие 5. Канат выполнен из материала плотностью 0,2-0,5 г/см , что обеспечивает его всплытие при малых напорах в трубопроводе 1.

Капельный водовыпуск работает следующим образом. Поливной трубопровод раскладывается на поверхности поля механизировано одновременно с посевом, а после раскладки соединяется с магистральным водоподводящим трубопроводов. При движении воды по поливному трубопроводу 1 она воздействует на канат 3, который при пониженном напоре в трубопроводе всплывает, а при повышенном - плотнее прижимается к водовыпускным отверстиям 5, что обеспечивает равномерный расход через отверстия 5 по всей длине трубопровода. Фиксация каната 3 ушками 4 обеспечивает постоянно надежную работу капельных водовыпусков, а при монтаже - демонтаже трубопровода, канат надежно удерживается в канавке 2 трубопровода.

Разработанная конструкция капельного орошения водовыпуска обеспечивает комплексную механизацию укладки и раскладки трубопровода при эксплуатации, а упрощение конструкции позволяет значительно снизить стоимость трубопровода.

Зарегистрировано в Федеральном институте промышленной собственности.

Положительный результат форменной экспертизы заявки на изобретение.
