Результат выполнения научно-исследовательской работы.

Устройство для систем капельного орошения содержит цилиндрический остов 1 (см. рисунки) с входным 2 и выходным 3 отверстиями. В полости остова 1 расположены клапан 4 и эластичная манжета 5. Полость остова 1 закрывает резьбовая крышка 6 с входным отверстием 2. Во внутренней части резьбовой крышки 6 выполнен конусный раструб для периодического контакта с клапаном 4. Клапан 4 выполнен в виде или полого шара, или из материала с плотностью 0,2-0,3 т/м , например пробки. На донной части 7 цилиндрического остова 1 выполнена канавка 8 прямоугольного сечения. Канавка 8 выполнена по спирали, предпочтительно по форме эвольвента круга. Канавка 8 в виде непрерывной линии сопряжена с выходным отверстием 3 в центре донной части 7 остова 1. Манжета 5 из эластичного газонаполненного пластика на основе полеуретана размещена над непрерывной канавкой 8. Между клапаном 4 и эластичной манжетой 5 установлен рассекатель 9 потока воды. Он выполнен в виде полого усеченного конуса. На верхнем основании усеченного конуса выполнено отверстие 10. Диаметр отверстия 10 меньше диаметра сферы клапана 4. На нижней периферийной части 11 рассекателя 9 для перепуска воды в манжету 5 предусмотрена группа равноудаленных отверстий 12. Периферийная часть 11 рассекателя 9 вместе с эластичной манжетой 5 поджаты торцевой кромкой резьбовой крышки 5. Этим переключается доступ воды к непрерывной канаве 8, минуя поры газонаполненного пластика манжеты 5.

Устройство для систем капельного орошения работает следующим образом. Забираемую воду из открытых водоемов насосными установками подают под напором в фильтры для очистки воды от минерального сора, взвесей, наносов. Эту воду закачивают в магистральный и распределительный трубопроводы систем капельного орошения. Соединительной трубкой вода подается во входное отверстие 2 резьбовой крышки 6. В исходном положении клапан 4 благодаря раструбу в резьбовой крышке 6 размещен в отверстии 10 на верхнем основании рассекателя 9. Поток воды из отверстия 2 разбивается о поверхность клапана 4. Поток воды разбивается о сферу клапана 4 и перемещается к цилиндрической стенке полости остова 1. При заполнении полости остова 1 полый клапан 4 всплывает и перекрывает в раструбе входное отверстие 2. Оросительная вода проникает через поры эластичной манжеты 5. Взвеси и микроорганизмы размерами менее 0,1 мм улавливаются порами манжеты 5. Очищенная вода поступает в непрерывную спиральную канавку 8, а из нее в виде постоянного размера капель через выходное отверстие 3 падает на поверхность орошаемого участка. При снижении уровня воды в полости цилиндрического остова 1, клапан 4 опускается вниз и открывает отверстие 2, заполняя полость остова 1 новой порцией воды. При подачи потока воды взвеси и сор с поверхности рассекателя 9 сползают вниз на периферийную часть 11 и удерживается ею. При заполнении полости остова 1 вода через отверстие 10 на верхнем основании рассекателя 9 поступает в коническую полость рассекателя 9. Под действием гравитационных сил вода проникает через толщу газонаполненного пластика на основе полеуретана. На первом этапе работы устройства оросительная вода проникает через отверстие 12 на периферийной части 11 рассекателя 9 потока воды. В установившемся режиме очищенная вода из полости цилиндрического остова 1 через отверстия 12 и 10 рассекателя 9 поступает в поры манжеты 5, а из нее - в канавку 8. Таким образом, только за счет сил гравитации молекулы воды поступают в выходные отверстия 3 остова 1 и распадаются в виде капель дождя на орошаемый участок. Описанная совокупность существенных отличительных признаков обеспечивает бесперебойную работу системы капельного орошения.

Зарегистрировано в Федеральном институте промышленной собственности.

№2005105238/12(006602) от 24.02.05.

Положительный результат экспертизы заявки по существу от 12.04.05.

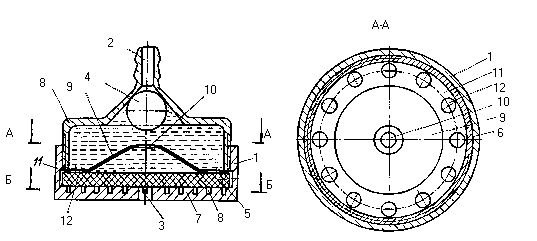

Рис. 1 Рис. 2

Рис. 3
