Результат выполнения научно-исследовательской работы.

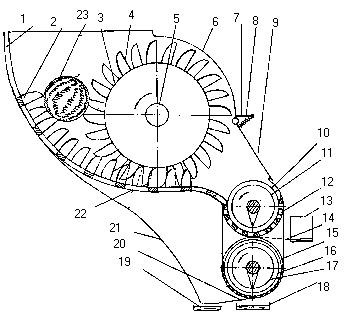

Установка для переработки плодов бахчевых культур содержит бункер 1 (см. рисунок), в нижней части которого в шахматном порядке закреплены плоские ножи 2 в виде сегментов. Над плоскими ножами 2 установлен барабан 3 с ножами 4 в виде сегментов. Конструкция ножей 2 и 4 идентична. Барабан 3 с ножами 4 смонтирован на приводном валу 5. Сверху барабан 3 с ножами 4 закрыт кожухом 6, к которому приварен кронштейн 7 для крепления пружины сжатия 8. Пружина опирается в отражательную пластину 9. Под отражательной пластиной размещен эластичный обод 10 протирочного шнека 11, сопряженного с семяотделительным цилиндрическим решетом 12. За протирочным шнеком 11 установлен транспортер 13 удаления корки плодов. Для их подачи служит скатная доска 14. Под цилиндрическим решетом 12 размещен цилиндрический кожух 15 с решетчатым днищем. В кожухе 15 установлен с эластичным ободом 16 шнек 17 для отделения мякоти и выгрузки семян. Под шнеком 17 предусмотрен транспортер 18 для отгрузки семян. Для сбора мякоти и сока предусмотрена емкость 19. Для подачи мякоти и сока в емкость 19 служат скатные доски 20 и 21. Под барабаном 3 с ножами 4 размещено решетчатое подбарабанье 22.

Установка для переработки плодов бахчевых культур работает следующим образом. Плоды 23 транспортером или вручную подаются в бункер 1. Плод ударяется о плоские ножи 2. От удара плод разрезается на доли и разрушается. Под действием силы веса плод 23 перемещается и попадает под воздействие вращающихся ножей 4. Взаимное воздействие ножей 2 и 4 разделяет каждый плод на тонкие дольки. Мезга и сок, выделяющиеся при этом, поступают через отверстия подбарабанья 22 на скатную доску 21 и направляются в емкость 19. Разрезанные на дольки плоды отбрасываются ножами 4 барабана 3 на отражательную пластину 9, которая под действием ударов и пружины сжатия 8 вибрирует. Это способствует разделению на фракции семян, сока и корки. Измельченная масса плодов поступает в кожух протирочного шнека 11, имеющего на наружной кромке витков эластичный обод 10. Нижняя часть кожуха 12, выполненная решетчатой, обеспечивает отделение семян и мякоти от корки через отверстия и их поступление в кожух 15 шнека 17 с эластичным ободом 16. Нижняя часть кожуха 15, выполненная также решетчатой и с размерами отверстий, предотвращающими проход через них семян, поэтому через его отверстия проходит только сок и мякоть плода, а затем через скатную доску 20 поступают в емкость 19 для сбора сока и мякоти. Семена, отделенные шнеком 17 от сока и мякоти, подаются на транспортер семян 18, корка плода, отделенная от семян, сока и мякоти, шнеком 11 направляется по скатной доске 14 на транспортер 14 для удаления корки. Сок с мякотью из емкости 19 подается на дальнейшую переработку, а семена транспортером 18 семян направляются на мойку. После сбора плодов корка транспортером 13 подается на корм скоту.

Зарегистрировано в Федеральном институте промышленной собственности.

№2005115147/13(017359) от 18.05.2005 г.
