Результат выполнения научно-исследовательской работы

Поверхностные сточные воды газоперерабатывающего завода собираются канализационной сетью, поступают в резервуар сбора грязной воды, а затем подаются на очистные сооружения поверхностных сточных вод.

Станция очистки поверхностных сточных вод включает резервуар - накопитель - усреднитель промстока, очистные сооружения, емкость сбора очищенной воды, насосы возврата очищенной воды на технологические нужды, компрессорную, реагентное хозяйство, узлы обезвоживания осадка и уловленных нефтепродуктов. Резервуар - накопитель расчетного объема оборудован устройством сбора пленочных нефтепродуктов с поверхности воды типа УБМ.ОСВ серии УПНЖ.

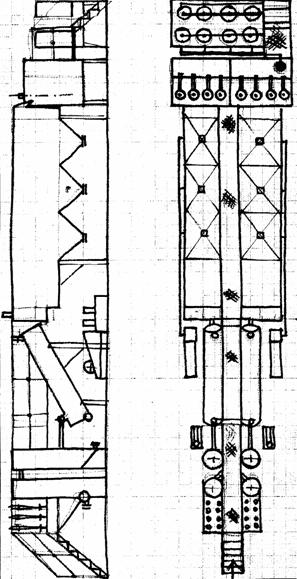

Очистные сооружения (рис.) содержат четыре ступени очистки и самостоятельный узел подготовки воды к водообороту. Таких линий на станции - две.

Первая ступень составлена из блоков серии БГД и БНУ - батарей гидроциклонов для извлечения нефтепродуктов с раздельными декантаторами верхних и нижних сливов гидроциклонов - блока флотации наклонного универсального.

Вторая ступень - блок БТО - тонкослойного отстаивания, оборудован последовательно: камерой хлопьеобразования с воздушным (среднепузырчатым) перемешиванием растворов химреагентов и камерами отстаивания с обратно-конусными осадкосборными отсеками соответственно.

Третья ступень - блок БФП двухкамерный. Первая камера содержит фильтрпатроны многослойные, вторая - насос погружной. Фильтрпатроны цилиндрические на каркасе из перфорированной полиэтиленовой трубы, обмотаны тремя различными слоями сорбирующих нетканых материалов, закрепленных геосеткой. Внутри фильтрпатрон может быть заполнен легким высокопористым сорбирующим материалом.

Четвертая ступень представляет собой напорные угольно-цеолитовые фильтры в полиэтиленовых корпусах серии БФН.

Блоки ступеней сообщены следующим образом: блоки БГД - ДНС - ДВС и БНУ - трубопроводами самотечными; блоки БТО и БФП - переливными открытыми аэрируемыми лотками; блоки БФП и БФН - напорными трубопроводами очистки воды и обратной промывки фильтрматериалов.

Узел подготовки воды к водообороту может содержать блок обеззараживания воды, блок антикоррозионного ингибирования воды, а также деаэрации (при обосновании необходимости). Узел универсального исполнения легко дополняется, или сокращается при ненадобности указанными блоками.

Установка очистки работает по гидравлическому принципу поочередного вытеснения предыдущих порций стока последующими с постепенным сливом вод по окончании очистки для предотвращения их загнивания.

Очистка осуществляется по следующей схеме.

Сточная вода из резервуара насосом подается на первую ступень очистки - блок БГД-ДНС-ДВС - блок гидроциклон-декантатор нижних сливов - декантатор верхних сливов. В гидроциклонах под действием центробежных сил происходят одновременно два процесса - разделение загрязнений на фазы с разными плотностями и гидродинамическое воздействие на агрегатированную взвесь. Нижние сливы гидроциклонов поступают в нижнюю часть декантатора БГД, где снизу - вверх проходят фильтр со взвешенной загрузкой из ППУ. Верхние сливы поступают в декантатор верхних сливов ДВС, где проходят через синтетические нитчатые фильтры, коалесцируются (укрупняются) капельки эмульгированных нефтепродуктов, увеличиваясь в размерах всплывают, образуя на поверхности воды пленку. Далее два слива объединяются и самотеком поступают в блок наклонный универсальный БНУ. Здесь осуществляется очистка флотацией - сорбцией. Воздух подается от компрессора. Очищенная вода перетекает в блок тонкослойного отстаивания БТО второй ступени очистки.

В блоке БТО в сток подается раствор химреагента, а затем вода также очищается в тонком слое модулей полочного отстойника с попутной коалесценцией на гидрофобных полках.

Далее вода поступает в блок третьей ступени очистки - блок фильтрпатронов БФП, а затем насосом подается в блок очистки четвертой ступени - блок фильтров напорных БФН.

Очищенная вода отводится в емкость сбора очищенных вод (ЕОВ), а затем используется в оборотном водоснабжении системы охлаждения завода и для подпитки системы противопожарного водоснабжения завода. Перед подачей воды на технологические нужды очищенная вода проходит блок обеззараживания на ультрафиолетовых лампах.
