Результат выполнения конструкторской разработки.

Целью настоящей разработки является соответствие сошника агротехническим требованиям, обеспечение заданной глубины заделки семян с укладкой их на уплотненное дно бороздки на разные уровни в гнезде, укрытие их влажным слоем почвы. Эта цель достигается оборудованием полозовидного сошника дополнительными щеками и наральниками, которые выполнены со скосом в сторону центрального наральника и расположены на два и четыре сантиметра меньше нижнего среза центрального наральника.

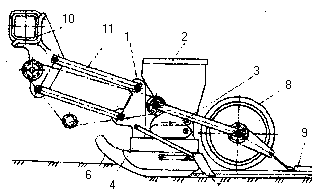

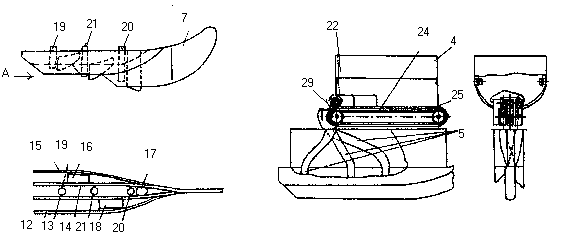

Секция сеялки для разноглубинного посева семян, преимущественно бахчевых культур, включает корпус 1 (см. рисунки) с семенным ящиком 2, ленточный высевающий аппарат 3, вставку 4 с семяпроводами 5 , сошник 6 , соединенный кулисой с корпусом 1 загортач 7, прикатывающее колесо 8, шлейф 9 и соединена с рамой 10 посредством четырехзвенной шарнирно-рычажной системы 11. Сошник 6 состоит из щек 12, 13, 14, 15, между которыми размещены наральники 16, 17, 18, причем левый и правый наральники 16, 18 выполнены со скосом в сторону центрального наральника 17 и расположены на разной высоте по сравнению с нижним срезом центрального наральника 17. За наральниками 16, 17, 18 размещены направляющие 19, 20, 21. Щека 13 имеет срез до уровня щеки 12, а щека 14 - до уровня щеки 15. Высевающий аппарат закреплен на вставке 4 и включает семенной ящик 2, который имеет козырек 22. Под семенным ящиком размещен ведущий барабан 23 для привода высевающего транспортера 24, опирающийся на поддон 25.

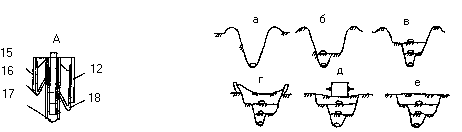

Секция сеялки для разноглубинного посева семян, преимущественно бахчевых культур, работает следующим образом. Из каждого ряда высевающего транспортера семена под действием собственного веса падают в соответствующий семяпровод 5 и далее по направляющим 20, 21, 19 укладываются поочередно за наральниками 17, 18, 16. Семя, поданное в бороздку, образованную наральником 17 (рис. а ), закрывается влажным слоем почвы, обрушенным наральником 18. По этому слою подается второе семя (рис. б), которое таким же образом закрывается наральником 16. Далее подается третье семя (рис. в), которое закрывается сначала влажной почвой за счет косого среза сошника 6, а затем загортачами 7 (рис. г). Присыпанный слой почвы уплотняется прикатывающим колесом 8 (рис. д), а поверхность поля мульчируется шлейфом 9 (рис. е).

Всхожесть семян определяется влажностью и температурой почвы. Поэтому разноглубинная заделка семян бахчевых культур на глубину 4-10 см позволяет создать хотя бы для одного семени благоприятные условия для прорастания. По данным фенологических наблюдений при таком способе посева всходы появляются в несколько сроков на 4... 10 дней раньше с момента посева. Поэтому, при неблагоприятных погодных условиях поздневесенние заморозки могут уничтожить только часть всходов. При благоприятных погодных условиях лишние растения из рядков убираются проведением ручных прополок. Посевные секции для разноглубинного посева обеспечивают получение устойчивых всходов бахчевых культур в почвенно-климатических условиях с резко континентальным климатом и обеспечат получение гарантированных урожаев бахчевых культур.

Зарегистрировано в Федеральном институте промышленной собственности № 2004133281 от 15.11.2004 г.

Получена приоритетная справка заявки на изобретение.

Рис. 2

Рис. 3
