Результат выполнения научно-исследовательской работы.

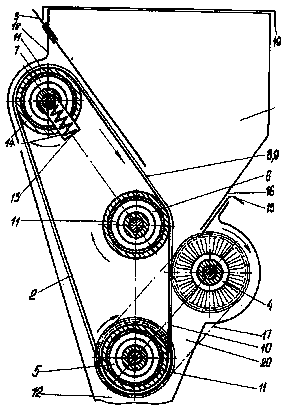

Высевающий аппарат включает семенной ящик 1 (см. рисунок), на дне которого смонтирован транспортер 2. Транспортер 2 на рабочей поверхности имеет ячейки под размер высеваемых семян. Транспортер 2 выполнен сменным. Ячейки на рабочей поверхности транспортера 2 размещены рядами, соответствующим количеству семян в гнезде. Материал транспортера 2 -техническая резина или полиэтилен низкого давления. Аппарат снабжен активными направляющими 3 и отражателем 4. Транспортер 2 размещен на ведущем 5, обводном 6 и натяжном 7 барабанах. Ведущая ветвь 8 транспортера 2 имеет наклонный к горизонту участок 9 и вертикальный участок 10. Поверхность ведущего, обводного и натяжного барабанов 5, 6 и 7 армированы фрикционным материалом 11. Ведущий барабан 5 транспортера 2 установлен над семяпроводом 12. Направляющие 13 упругих элементов 14 натяжного барабана 7 размещены параллельно наклонному участку 9 ведущей ветви 8 транспортера 2. Дно семенного ящика 1 размещено над наклонным к горизонту участком 9. Отражатель 4 в виде щеточного барабана смонтирован сзади вертикального участка 10 транспортера 2 за обводным барабаном 6. Он снабжен имеющим возможность перемещения отсекателем 15. Отсекатель 15 закреплен под углом к горизонту на задней стенке 16 семенного ящика 1. Щеточный барабан отражателя 4 и ведущий барабан 5 привода транспортера 2 кинематически связаны синхронизирующей передачей 17. Активные направляющие 3 в виде упругих прутков установлены на передней стенке 18 семенного ящика 1 параллельно наклонного участку 9 ведущей ветви 8 транспортера 2. Семенной ящик 1 снабжен отъемной крышкой 19. Семенной ящик 1, семяпровод 12 и боковина 20 транспортера 2 выполнены моноблоком.

Высевающий аппарат работает следующим образом. Для создания устойчивых всходов из семян теплолюбивых растений, в т.ч. овощных и бахчевых культур, в одно гнездо помещают 3-4 страховых семени. Такое количество семян исключает полное уничтожение ростков с.-х. вредителями, птицами и поздними заморозками. Высеваемые семена засыпают в семенной ящик 1. При поступательном движении посевного агрегата, как правило, от опорных колес сеялки, получает привод вращения вал ведущего барабана 5. Вращением ведущего барабана 5 за счет фрикционного покрытия транспортер 2 получает привод поступательного перемещения. Семена из ящика 1 по передней стенке 18 сползают на активные направляющие 3. За счет виброколебаний направляющих 3 семена длинными осями ориентируются вдоль ячеек транспортера 2. Благодаря наклонному к горизонту участка 9 ведущей ветви 8, семена западают в ячейки транспортера 2. При наезде ячеек транспортера 2 на поверхность обводного барабана 6, каждая из них раскрывается, несущественно увеличивая размеры ячейки, за счет сил растяжения волокон материала транспортера 2. Этим достигается полная укладка семян в индивидуальные ячейки. Дальнейшее перемещение ведущей ветви 8 транспортера 2 на вертикальном участке 10 приводят к встрече неуложенных в ячейки лишних семян с отражателем 4 семян в виде встречно вращающейся щетки. Ворсом щетки лишние семена возвращаются в семенной ящик 1. Западание семян в щетку исключается отсекателем 15 на задней стенке 16 ящика 1. Уложенные семена в ячейках ведущей ветви 8 с вертикального участка 10 поступают на ведущий барабан 5, охваченной транспортером 2. Ведущая ветвь 9 вертикального участка транспортера 2 переходит в зону ведомой ветви, а из раскрывшихся ячеек семена выпадают группой в семяпровод 12, а из него поступают в сошник сеялки. Постоянное натяжение ветвей транспортера 2 обеспечивают пары упругих элементов 14 в направляющих 13. Расположение направляющих 13 обеспечивают плоскопараллельное перемещение натяжного барабана 11, сохраняя при этом равное удаление наклонного участка 9 ведущей ветви 8 относительно дна семенного ящика 1. Высокую технологическую надежность группового высева семян из ячеек транспортера обеспечивает отсекатель 19 не выпавших семян. При изменении высеваемой культуры сеяльщик освобождает отъемную боковину и поджатием натяжного барабана 7 извлекает транспортер 2. На его место устанавливают транспортер2 с ячейками, соответствующие размерам семян, например бахчевой культуры (дыни).

Зарегистрировано в Федеральном институте промышленной собственности.

№ 20044121394/12(022880).

Положительное решение экспертизы заявки на изобретение по существу.
